Bournezeau Biogaz, une entreprise de méthanisation partenaire des acteurs du territoire
Article paru dans le Bioénergie International n°86 de l’été 2023
Bournezeau Biogaz, photo Technique Biogaz
Pascal Couturier, responsable du site de Bournezeau Biogaz, photo Frédéric Douard
L’unité de méthanisation Bournezeau Biogaz a été mise en service le 19 janvier 2023 à Bournezeau, une vaste commune rurale du bas-bocage vendéen. Elle injecte chaque heure 200 Nm³ de biométhane renouvelable dans le réseau GRDF. Son modèle est particulier, car il repose sur un producteur d’énergie indépendant, Technique Biogaz, qui conserve toute la maîtrise de l’installation et qui fait commerce de cette activité. Pour fédérer les apporteurs de matières, agriculteurs, industriels ou collectivités publiques, le producteur d’énergie qui a été initié ce projet dès 2017, a mis en avant tout les avantages de la méthanisation sans obligation d’engagement financier de la part des apporteurs. Il s’engage ainsi à s’occuper de tout et par là même de participer, comme les autres projets de méthanisation, à la production d’énergie renouvelable et à la réduction des consommations d’énergie fossile à l’échelle locale, de mieux valoriser les effluents d’élevage et végétaux produit localement, de pérenniser et diversifier les revenus des exploitants agricoles (actionnariat, gestion des effluents, économies d’engrais), et de produire un digestat enrichi en éléments fertilisants, valorisé par un retour au sol permettant la substitution d’une partie des engrais minéraux utilisés.
Un projet territorial entrepreneurial
L’unité fonctionne avec 85 % d’effluents d’élevage, avec les CIVE d’une quinzaine d’exploitations agricoles partenaires, notamment avec du seigle forestier et avec quelques biodéchets agroalimentaires. Elle transforme ainsi chaque année 36 000 tonnes de matière organique en énergie et en engrais. L’installation est équipée d’une unité d’hygiénisation qui permettra de traiter les biodéchets alimentaires et agroalimentaires du territoire.
Nicolas Demat, chargé de développement Technique Biogaz et Pascal Couturier, responsable du site de Bournezeau, photo Frédéric Douard
Ce projet a été rendu possible par le soutien de la commune de Bournezeau, de la communauté de communes du Pays de Chantonnay, de GRDF et des partenaires financeurs, le Crédit Agricole Touraine Poitou et la région des Pays de la Loire. L’investissement se monte à 7,5 M€, dont 650 000 € pour la liaison au réseau GRDF de la Roche-sur-Yon située à 12 kilomètres. La quantité de bioméhane produit correspond à la consommation moyenne de gaz de 2000 foyers. Elle évite l’émission de 4200 tonnes équivalent CO2 par an.
Louisette Billaudeau, maire de Bournezeau
La maire de la commune de Bournezeau, Louisette Billaudeau, soutien précieux dans le cadre du développement de ce projet, témoigne : « Cette unité de méthanisation s’insère dans le tissu socio-économique du territoire en apportant de la valeur ajoutée pour les acteurs concernés et pour les installations agricoles impliquées dans le projet par la diversification et en favorisant des emplois directs ou indirects. C’est un moyen d’avoir un autre regard sur le monde agricole souvent décrié. La méthanisation permet d’assurer le retour au sol des déchets organiques d’un territoire et ainsi d’entrer dans la boucle vertueuse de l’économie circulaire. Cette production de gaz vert injecté dans les réseaux de gaz répond à ces objectifs et est une réelle opportunité pour les habitants de la commune de Bournezeau. »
L’offre de services de l’entrepreneur
Technique Biogaz est une filiale du groupe Technique Solaire, producteur français indépendant d’énergie renouvelable depuis 2008. Tourné depuis sa création vers le développement et la production d’électricité solaire, le groupe s’est diversifié ces dernières années vers le biométhane. Il est présent sur toute la chaîne de valeur en développant, finançant, construisant, exploitants et maintenant ses centrales en France et à l’international (Inde, Pays-Bas, Espagne). Le modèle pour les unités de méthanisation est donc de monter et de réaliser les projets, et de les exploiter entièrement, un service territorial avec lequel les agriculteurs ou industriels volontaires peuvent s’associer ou simplement commercer. Dans le cas de Bournezeau Biogaz, le capital de la société, d’un montant de 5,4 M€, se répartit entre Technique Biogaz pour 80 % et deux des 18 agriculteurs apporteurs au projet pour 20 %.

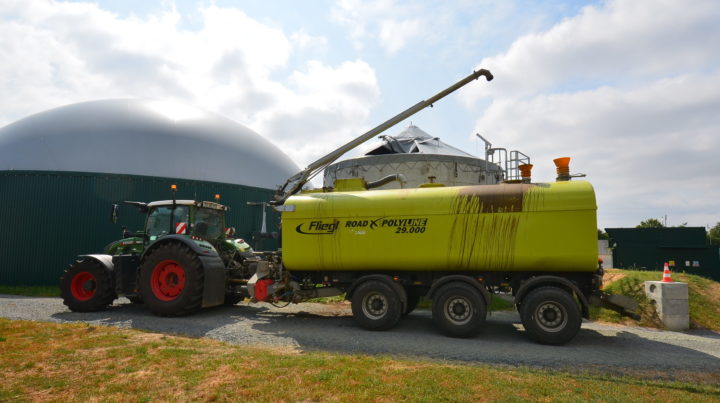

Livraison de lisier, photo Pascal Couturier, responsable du site de Bournezeau Biogaz
L’avantage pour les agriculteurs, associés ou pas, est de trouver dans ce type de projet un service qu’ils n’ont pas à réaliser par eux-mêmes et dans lequel ils n’ont pas à investir.
« L’unité de méthanisation participe à la gestion de notre stockage d’effluents d’élevage sur l’exploitation en période hivernale et permet d’éviter le stockage au champ, source d’emprise au sol et de possibles infiltrations. Au lieu de gérer notre fumier de manière traditionnelle, nous récupérons du digestat riche en fertilisant naturel et en minéraux, et qui remplace une partie des engrais chimiques et coûteux. Cette unité a été constituée dans un état d’esprit gagnant-gagnant entre agriculteurs et gérants du projet », explique Christophe Rineau, exploitant agricole et adjoint à la mairie de Bournezeau.
En termes de fonctionnement avec les agriculteurs, tous les transports d’effluents d’élevages sont pris en charge par la société et assurés par deux entreprises de travaux agricoles. Les matières sont échangées au prorata des unités d’azote. Les CIVE font quant à elles l’objet d’un achat aux producteurs.
CIVE de seigle forestier, photo Pascal Couturier, responsable du site de Bournezeau Biogaz
Sur ce marché de la méthanisation, après la réalisation de deux installations en digestion solide dans le Nord de la France et de deux installations en infiniment mélangé, Celles-sur-Belle Biogaz en 2019 et Bournezeau Biogaz, le groupe Technique Solaire met en service sa deuxième centrale biométhane dans les Deux-sèvres en 2023 à Saint-Gelais. L’objectif pour Technique Biogaz est de concrétiser une trentaine de projets de méthanisation territoriale dans les cinq ans.
L’unité de méthanisation
La réalisation de la partie méthanisation a été confiée au constructeur agrogaz. Elle a été réalisée sur un terrain de 1,8 ha cédé par la communauté de communes. Elle se compose de deux digesteurs de 3200 m², d’un post-digesteur de 4000 m³ et d’une cuve de stockage de 5000 m³. Les matières solides brutes sont introduites via une trémie „BIG-Mix“ de 130 m³ avec broyeur à la sortie. Le constructeur a également fourni une cuve d’hygiénisation pour les biodéchets.

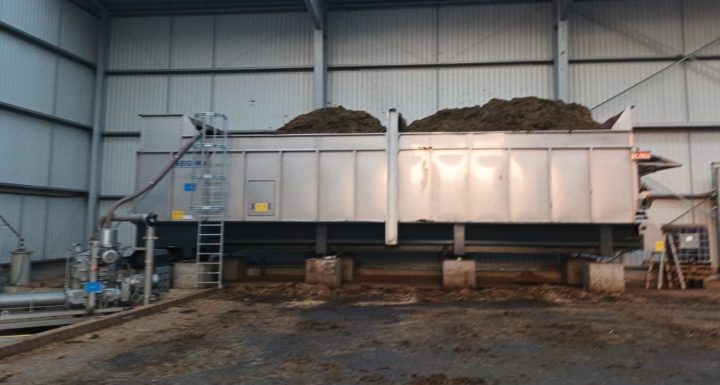

La trémie d’alimentation des solides, photo Pascal Couturier, responsable du site de Bournezeau Biogaz
Les intrants solides, fumiers et sous-produits agroalimentaires, sont stockés dans un bâtiment fermé de 1200 m² avec traitement de l’air vicié. Les CIVE sont stockées sur un silo à plat de 900 m², avec une capacité de 3500 m³. Les lisiers sont quant à eux stockés dans une cuve aérienne et couverte de 300 m³.

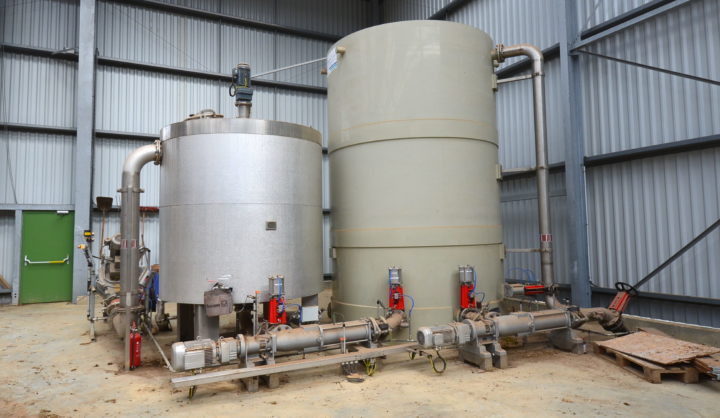

La cuve d’hygiénisation et son ballon tampon, photo Frédéric Douard
L’ensemble du digestat est concentré. Le solide est stocké sous un bâtiment couvert mais ouvert, et qui abrite également des stocks qui entrent dans la ration comme des pailles de pois fourragers. Le digestat liquide, 28 000 tonnes par an, rejoint quant à lui une lagune couverte de 4900 m³ équipée de deux brasseurs flottants Aquaturbo – Mix AS, avant d’être épandu dans le cadre d’un plan d’épandage sur 1 300 ha des apporteurs.

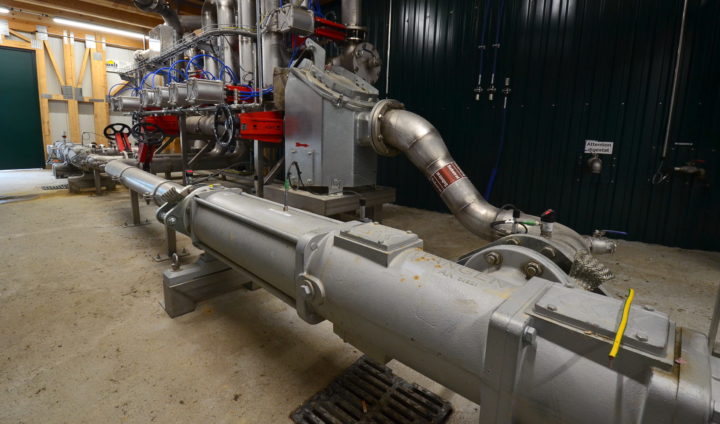

Pompe Wangen pour la circulation du digestat, photo Frédéric Douard
Notons enfin qu’une centrale solaire photovoltaïque d’une puissance de 344 kWc, installée sur le bâtiment de stockage du digestat solide, est utilisée en autoconsommation.

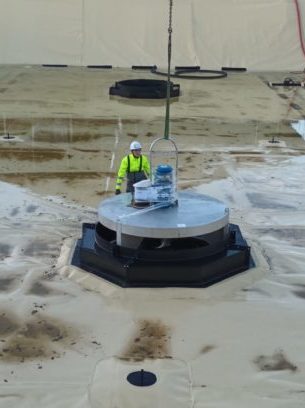

Pose des agitateurs de la lagune, photo Pascal Couturier, responsable du site de Bournezeau Biogaz
Gros plan sur l’Aquaturbo – Mix AS
L’Aquaturbo MIX-AS est un mélangeur flottant à courant descendant. Avec son flotteur et son moteur de surface, il offre une solution de mélange et d’agitation fiable. Son fonctionnement repose sur la rotation d’une hélice ouverte à double spire incolmatable. Elle permet de générer des courants forts, sans pour autant créer de turbulences en surface. L’Aquaturbo MIX-AS s’adapte très facilement à tous types de bassins, couverts ou pas, aux ouvrages existants à géométrie variable pour des hauteurs de liquide jusqu’à 7-8m. Il permet un mélange homogène sur tout le fond et toute la surface. Comme à Bournezeau, il est adaptable aux couvertures de bassins semi-rigides flottantes. Cet équipement, qui est utilisable pour les digestats, lixiviats et lisiers séparés, est commercialisé par la société Atlantique Industrie, située à Ancenis, entre Nantes et Angers.

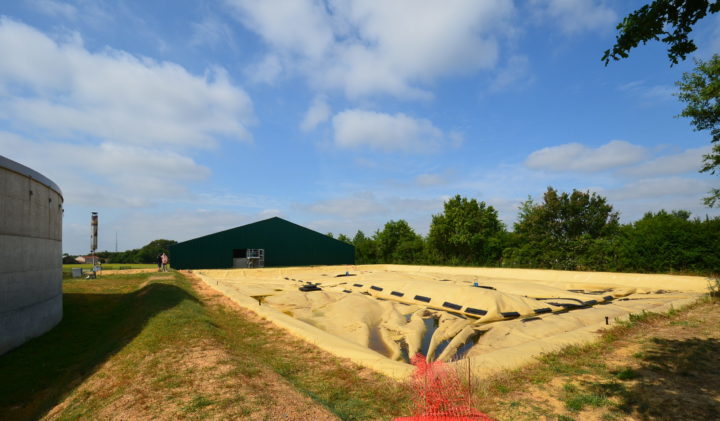

La lagune couverte de digestat liquide et ses deux agitateurs Aquaturbo, photo Frédéric Douard
Ces mélangeurs sont construits en inox 304 ou 316 et mus par un moteur de 1,5 à 55 kW, avec une rotation de 1000 à 2950tr/min. Le brassage est effectif dans toutes les directions grâce à son hélice de technologie Screwpeller. Brevetée par Aquasystems International NV dans le monde entier, la technologie Screwpeller prend la forme d’un rotor centrifuge à double spire hélicoïdale fixée sur un arbre central, lui-même rattaché au moteur. Le tout forme une structure monobloc extrêmement solide et ne nécessitant pas d’entretien spécifique. Lors du fonctionnement, le flux axial se transforme en flux radial, sans perte d’énergie.

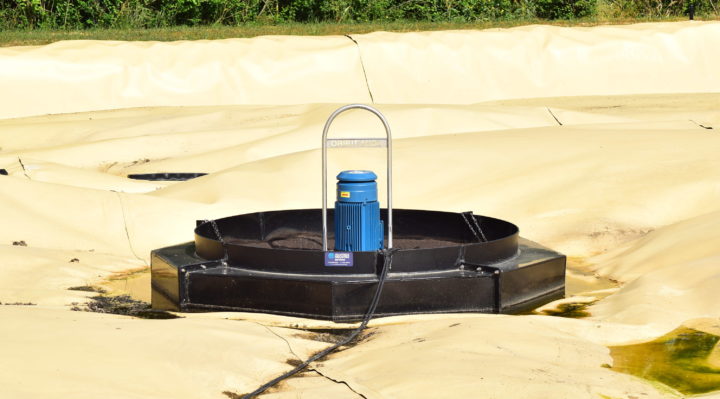

L’un des deux agitateurs Aquaturbo de la lagune, photo Frédéric Douard
La première unité de purification membranaire réalisée par Gazfio
L’unité de purification de Bournezeau biogaz est actuellement dimensionnée pour l’injection de 200 Nm³/h. Le dimensionnement global est d’ores et déjà prévu pour une évolution vers les 250 Nm³/h.

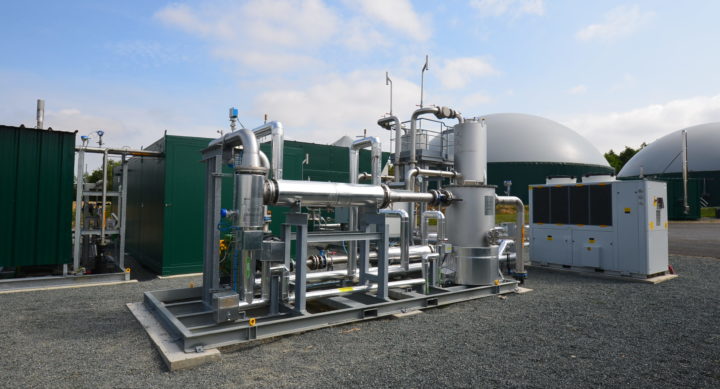

Les installations de purification du biogaz à Bournezeau, photo Frédéric Douard
L’installation a été réalisée par la société Gazfio, très connue en France pour équiper les transporteurs et distributeurs de gaz en postes de détente, détendeurs, appareils de mesure et de sécurité et autres équipements depuis plus de 60 ans. Gazfio est déjà un acteur de la filière biométhane avec près de 200 postes d’injection biométhane pour lesquels elle possède le brevet. Mais la nouveauté est que Gazfio propose désormais également une solution de purification du biogaz par filtration membranaire, dont Bournezeau Biogaz est sa première référence.

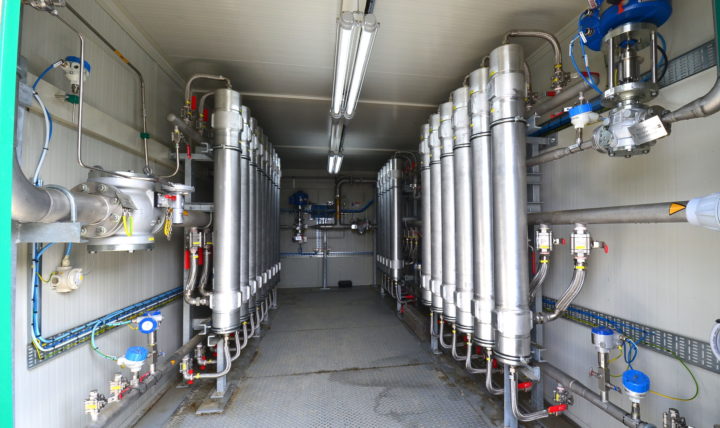

Les membranes de purification du biogaz à Bournezeau, photo Frédéric Douard
Les unités d’épuration et les stations d’injection Gazfio sont conçues et fabriquées dans son usine de Romilly-sur-Andelle en Normandie, de même que ZOE l’innovation Gazfio brevetée pour le captage et la valorisation du CO2. Une équipe dédiée intervient sur toute la France pour les opérations de montage, de mise en service et de maintenance.

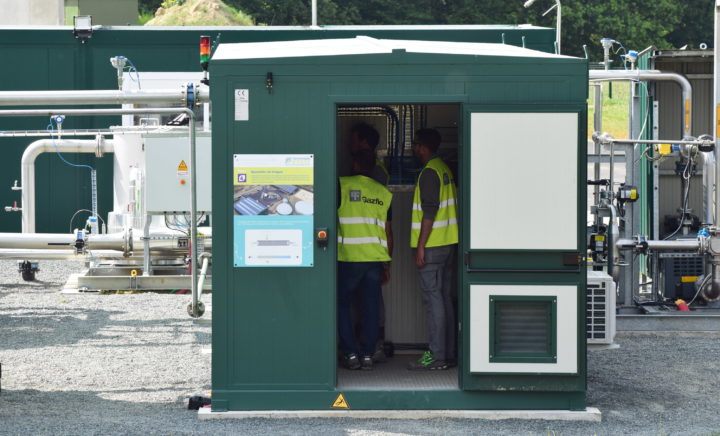

Intervention de techniciens Gazfio dans le module de filtration membranaire de Bournezeau, photo Frédéric Douard

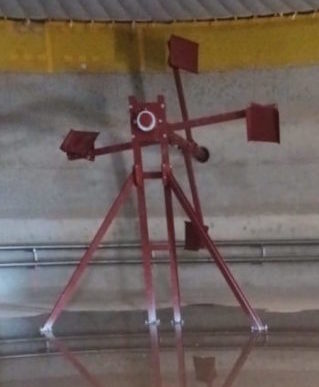

Agitateur lent Steverding avant remplissage du digesteur, photo Pascal Couturier, Technique Biogaz
Contacts :
- Technique Biogaz : www.techniquesolaire.com
- Méthanisation et hygiénisation : www.agrogaz.fr
- Purification membranaire et poste d’injection : www.gazfio.eu
- Incorporateur „BIG-Mix“ : www.pumpegmbh.de/index.php/fr
- Transport du lisier : www.fliegl-agrartechnik.de/fr/
- Pompes de circulation du digestat : Bécot – 02 41 43 60 20 – contact@becot-sas.fr – www.becot-sas.fr – www.wangen.com
- Agitateurs lents des digesteurs : www.ruehrwerkstechnik-steverding.de/fr
- Agitation lagune : www.atlantiqueindustrie.fr
- Séparation de phase : www.borger.fr
- Cuves béton : www.wolfsystem.fr
Frédéric Douard, en reportage à Bournezeau
