LIGER, la centrale territoriale multi-bioénergies phare en Bretagne

Article paru dans le Bioénergie International n°56 de juillet-août 2018

Vue sur le site de LIGER à Locminé, photo Liger

Dans le département du Morbihan, la ville de Locminé et son territoire ont mis en place depuis 2011, au travers de la société d’économie mixte LIGER, un centre de production de bioénergies unique en son genre afin de renforcer la transition énergétique sur son territoire. Cette centrale d’énergies qui emploie dix personnes est constituée de plusieurs équipements industriels. Elle accueille également des infrastructures pédagogiques et d’animation du territoire, avec notamment le LIGERpôle qui héberge lui-même le club Douar Agri. L’ensemble est implanté sur un terrain de 4 ha au cœur de la zone d’activités de la ville.

Le site de LIGER à Locminé, photo Liger

Un concept global

Le concept unique, mais reproductible, est original à de nombreux titres mais le premier d’entre eux est l’association d’un réseau de chaleur au bois avec une unité de méthanisation territoriale. Cette association permet en effet une complémentarité saisonnière entre la fourniture des besoins constants en chaleur de processus pour les industriels de la zone et les besoins hivernaux des bâtiments de la collectivité. Et c’est cette association qui a constitué la base de ce centre d’énergie renouvelable dont la mission principale est de réduire l’empreinte carbone des activités dans le cadre de la lutte contre le réchauffement climatique.

La palette des bioénergies produites par LIGER. Cliquer sur l’image pour l’agrandir.

La valorisation du biogaz quant à elle a été déclinée selon plusieurs vecteurs :

  • une cogénération fournissant le réseau Enédis et le réseau de chaleur,
  • une injection de biométhane dans le réseau GrDF,
  • une station de distribution de bioGNV,
  • la valorisation territoriale des digestats liquides,
  • la valorisation du digestat solide comme combustible.

Le poste de pilotage du site industriel LIGER, photo Frédéric Douard

L’investissement est porté par la SEM LIGER avec l’aide de l’Ademe et du Conseil départemental. Il se monte à près de 15 M € et se décompose ainsi :

  • 2 millions € pour la chaufferie et le réseau de chaleur,
  • 11 millions pour les installations biogaz,
  • 1 million pour le stockage du digestat,
  • 1 million pour le LIGERpôle.

Le site industriel Liger à Locminé, photo Liger

Le réseau de chaleur au bois

L’alimentation de la chaufferie bois est réalisé par Bois Énergie Ouest Environnement, un groupement d’agriculteurs et d’un entrepreneur de travaux agricoles. Les 3500 tonnes consommées à l’année sont composées de bois d’élagage de la forêt morbihannaise et de connexes de scierie.

La chaufferie bois de Liger fin 2015, photo Liger

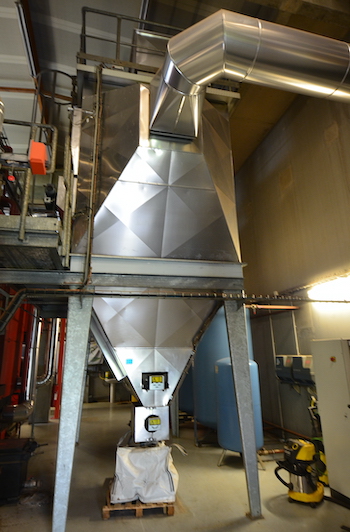

La chaudière à grille mobile de 1,6 MW, fournie par les Ets WEISS France, a été mise en service en septembre 2012. Elle produit 6 000 MWh par an sur les 9 690 MWh qui sont distribués par le réseau de chaleur. Le complément provient de la cogénération biogaz.

Le foyer de la chaudière à bois WEISS en cours de montage en septembre 2015, photo Liger

Le réseau de deux kilomètres alimente sept abonnés en eau chaude : le centre aquatique Aqualud, le collège Jean Moulin, le lycée Louis Armand, la salle La Maillette, le gymnase, la conserverie d’Aucy-UFM et le hameau Le Parco.

La chaudière WEISS de 1,5 MW, installée en 2015, photo Frédéric Douard

Le consommateur de base et à l’année du réseau de chaleur est l’usine UFM voisine, du groupe d’Aucy. L’eau chaude du réseau y préchauffe les bâches alimentaires de sa production de vapeur qui sert à précuire les légumes. Ce raccordement, rendu possible par la volonté du groupe d’Aucy de faire évoluer ses pratiques, a été décisif dans le lancement du projet de réseau de chaleur en 2011.

L’usine de méthanisation territoriale

L’unité de méthanisation LIGER, mise en service au début de l’année 2017, produit de 600 à 950 Nm³ de biogaz par heure, soit plus de 5 millions de m³ par an.

Livraison de biodéchets à l’usine de méthanisation LIGER, photo Liger

Pour les produire, LIGER collecte chaque année 60 000 tonnes de matières organiques issues des activités locales dans un rayon moyen de 20 km :

  • 48 000 tonnes de déchets agro-alimentaires (boues, graisses animales, cosses et fanes de légumes…),
  • 4 000 tonnes de biodéchets des collectivités (restes alimentaires, graisses récoltés via une start-up),
  • 8 000 tonnes d’excédents d’effluents agricoles liquides qui servent de diluant.

Les trémies de réception des intrants solides, avec couvercles étanches, aspiration de l’air dans le local et sur la droite les portes à rideau, photo Frédéric Douard

L’un des deux halls de réception des intrants solides, photo Frédéric Douard

Au total, ce sont plus de quarante types de biodéchets qui sont ainsi valorisés en énergie et fertilisant. Soulignons ici que, comme pour le réseau de chaleur, la conserverie d’Aucy-UFM a joué un rôle déterminant dans la mise en place de l’unité de méthanisation. En effet, elle génère près de 8 000 tonnes de déchets de légumes chaque année, que le centre LIGER valorise en méthanisation.

Les déchets solides sont réceptionnés dans un local fermé et en dépression pour éviter toute émanation d’odeur. Les camions entrent ainsi dans l’un des trois sas prévus à cet effet, la porte extérieure se referme, une seconde porte s’ouvre et donne accès aux trois trémies de réception de 35 m³ chacune.  Chaque hall de déchargement est lavée après chaque livraison.

Les trémies sont elles-mêmes équipées de couvercles qui confinent les odeurs et qui sont immédiatement refermés après déversement. Et au départ de chaque camion, le sas est lavé.

Les fosses de réception des intrants sont équipées de couvercles étanches aussitôt refermés après livraison, photo Frédéric Douard

L’air des bâtiments de préparation des déchets et de traitement du digestat est aspiré à raison de 60 000 m³ par heure vers un système de lavage acide et quatre biofiltres Odosorb.

Les installations de traitement de l’air vicié, photo Frédéric Douard

En sortie des trémies, les déchets solides sont broyés, hygiénisés à 70 °C durant une heure dans deux cuves de 40 m³, puis injectés dans une cuve d’hydrolyse de 1 200 m³ avec les intrants liquides.

L’ensemble des cuves d’hydrolyse, de digestion et de post-digestion ont été fournies par APRO Industrie, photo Frédéric Douard

La digestion est réalisée dans deux digesteurs de 4 100 m³ chacun en infiniment mélangé mésophile à 37 °C et à agitateurs pendulaires, puis dans un post-digesteur de 4 300 m³ avec une durée moyenne totale de 60 jours. Les cuves ont été fournies et installées en acier boulonné par APRO Industrie.

Les cuves de méthanisation APRO INDUSTRIE en cours de montage en mars 2016, photo Liger

La cogénération électricité-chaleur

Deux moteurs de cogénération Caterpillar de 800 kWé chacun, installés dans deux modules de cogénération 2G Énergie, fonctionnent toute l’année et consomment une grande partie du biogaz produit. La production d’électricité verte est de 10,3 GWhé par an.

L’un des deux moteurs Caterpillar pour la cogénération électricité-chaleur, photo Frédéric Douard

La chaleur de cogénération est quant à elle valorisée à l’année dans le processus de méthanisation, dans l’hygiénisation des intrants, dans la production d’eau chaude de nettoyage, dans le séchoir de digestat solide et dans la fourniture au réseau de chaleur.

L’un de deux modules de cogénération 2G Energie, photo Frédéric Douard

Des projets complémentaires d’utilisation de la chaleur sont à l’étude comme la culture d’algues ou le stockage de données numériques.

Le module PSA de purification du biogaz Xébec, photo Frédéric Douard

La production de biométhane

Le biogaz produit chez LIGER est très riche : il est composé de 66 à 73 % de méthane. Une partie du biogaz produit est purifié dans une installation PSA fournie par l’entreprise Verde Mobil. Le biométhane est injecté à raison de 120 Nm³/h dans le réseau GrDF avec une exigence de taux de CH4 de 97 % minimum.

La production annuelle de biométhane correspond à l’équivalent à 8400 000 litres de gazole. Et pour augmenter la capacité de production de biométhane du territoire, sans pour autant avoir à transporter plus de matières premières jusqu’à LIGER, une réflexion est en cours dans le cadre du club Douar Agri. L’idée est de mettre en place des unités de méthanisation dans les exploitations agricoles partenaires et de rapatrier le biogaz à LIGER, ce qu’on appelle le biogaz porté. Le biogaz est compressé chez les producteurs et ramené à la centrale de purification et d’injection.

Les exploitations agricoles n’ayant majoritairement pas d’accès au réseau GrDF, et/ou n’ayant majoritairement pas la taille critique pour amortir une installation de purification, ce système présente une meilleure efficacité énergétique que la cogénération décentralisée dans chaque exploitation, affichant souvent une valorisation aléatoire de la chaleur. Cela a fait l’objet d’un dépôt de brevet en 2011.

Le poste d’injection de biométhane chez Liger, photo Frédéric Douard

Parallèlement à cette démarche, le groupe d’Aucy, encore lui, étudie l’installation d’un méthaniseur dans son usine UFM afin de traiter ses effluents liquides. Ce nouvel équipement permettrait de produire un biogaz qui serait purifié à LIGER avant d’être injecté dans le réseau collectif.

La valorisation du bioGNV Karrgreen®

L’une des idées phare de LIGER était d’utiliser son propre biométhane comme biocarburant pour faire fonctionner ses véhicules de collecte et de fonction, et ce afin d’afficher une neutralité carbone maximale. Et pour mettre en valeur le caractère local de ce biocarburant, le SEM a souhaité lui donner une marque d’origine : Karrgreen®.

Tous les véhicules LIGER fonctionnent ai BioGNV KARRGRENN, photo Liger

Au niveau de la SEM, le bioGNV alimente un porteur 26 tonnes équipé d’un bras de levage hydraulique, deux tracteurs routiers et des véhicules légers. Les tracteurs emmènent deux semi-remorques équipées d’un bras hydraulique 30 tonnes et une semi-remorque-citerne d’une capacité de 30 m³ avec système de pompage.

Pour avitailler les véhicules de la SEM, et de sociétés et collectivités partenaires, une première station privée avait été inaugurée le 19 mai 2015 à Locminé, c’était alors la première de Bretagne. Dès lors, le site LIGER fut interdit aux engins fonctionnant aux énergies fossiles.

Véhicules du territoire fonctionnant au biométhane KARRGREEN, photo Liger

Puis pour ouvrir le marché à d’autres consommateurs, une station publique fut inaugurée en ville le 17 novembre 2017. Disposant d’un débit maximal de 180 Nm³/h, elle est ouverte 7 j/7, 24 h/24 et accessible à tous avec paiement par carte bancaire. Pour l’alimenter, c’est Engie qui, au travers du réseau GrDF, vend à LIGER du biométhane avec certificats d’origine prouvant que celui-ci provient d’installations de méthanisation.

La station BioGNV KARRGREEN de Liger à Locminé, photo Liger

Ce service de distribution de bioGNV permet ainsi de répondre de manière durable aux besoins de transport de la collectivité (bus, balayeuses, bennes à déchets, véhicules de services…) ainsi qu’aux flottes privées (transports des marchandises, messageries, Veolia…) et aux particuliers.

Signalons enfin qu’UFM envisage aussi de passer l’ensemble de ses chariots automoteurs au bioGNV !

Le digestat : Douargreen® et Tangreen

Le 28 mars 2018, LIGER a lancé Douargreen® au sein de son club Douar Agri afin de promouvoir, pour les exploitations agricoles du territoire, son engrais naturel provenant de la méthanisation. Et comme pour le bioGNV, LIGER a souhaité imprimer une marque d’origine à ses digestats : Douargreen® pour le liquide et Tangreen pour le solide.

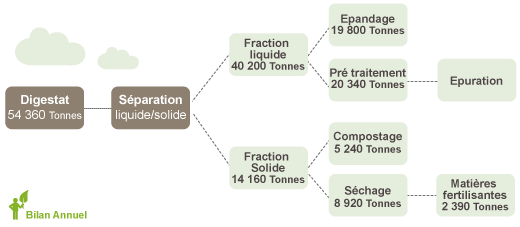

En sortie de cuve, le digestat subit une séparation de phase par centrifugation. La partie solide est séchée à 10 % d’humidité et représente 1 800 tonnes par an. Elle dispose d’un PCI de 3,6 kWh/kg et peut être utilisée comme combustible. En effet, à cause des excédents de phosphore dans les sols, il n’est pas possible d’épandre dans la région cette partie du digestat qui concentre cet élément.

Les deux centrifugeuses à digestat, photo Frédéric Douard

La partie liquide représente quant à elle 42 000 tonnes par an. Avec 2 % de matière sèche dont 65 % de matière organique, elle est épandue par une entreprise de travaux agricoles locale sélectionnée sur appel d’offres.

Le séchoir à digestat Haarslev, photo Frédéric Douard

Le biofertilisant Douargreen® est mis gratuitement à disposition de plus de 50 exploitations agricoles partenaires. L’unité de méthanisation a été dimensionnée de manière à pouvoir gérer un plan d’épandage raisonnable en termes de transport. Le plan a ainsi été défini sur une surface agricole de 3 150 hectares.

Citerne LIGER pour le transport des intrants et digestat liquides, photo Liger

Pour les exploitations agricoles du territoire, le bénéfice est double : agronomique et économique. Composé d’éléments minéralisés, il est immédiatement assimilable par les plantes. Ce liquide contient par tonne 5,53 kg d’azote, 1,1 kg de phosphore et 1,13 kg de potassium. Il est peu chargé en métaux et sans odeur. Au total, le volume représente 234 tonnes d’azote directement assimilable par les plantes chaque année.

Epandeur à pendillards sur le site Liger méthanisation, photo Frédéric Douard

Pour l’ensemble des agriculteurs réunis au sein du club Douar Agri, cet apport représente une valeur moyenne de 550 000 € par an, sur la base d’un prix d’azote chimique acheté à environ 1 € le kg. Pour une exploitation agricole de 100 hectares le gain économique de l’utilisation de Douargreen® est d’environ 22 000 € par an.

Poche de digestat liquide DOUARGREEN, photo Liger

LIGER dépense ainsi tous les ans plus de 440 000 € pour mettre à disposition le Douargreen®. Ce montant inclut le stockage, la gestion des épandages, la logistique de transport au bioGNV, les frais de suivi du plan d’épandage, la traçabilité du produit et l’épandage du produit par une entreprise de travaux agricoles. Tout au long de l’année, le biofertilisant est ainsi acheminé par le camion-citerne de LIGER vers la vingtaine de poches de stockage souples de 999 m³ chacune (38 × 48 mètres) et réparties sur l’ensemble du territoire.

La gazéification

Parmi les pistes actuelles de travail, et notamment dans la perspective d’un mix de gaz renouvelable élargi dans les prochaines années, comme cela semble se dessiner en France, LIGER envisage de produire aussi du gaz renouvelable par gazéification, pour notamment valoriser par elle-même son Tangreen®.

En attendant le résultat de ces investigations, à partir de la fin 2018, Liger devrait tester un petit module de cogénération fonctionnant à la biomasse gazéifiée. Cette opération prévue avec l’entreprise Energy&+ mettra en œuvre un module de 50 kWé Spanner.

Les ballons de stockage du réseau de chaleur, photo Frédéric Douard

Contacts :

Frédéric Douard, en reportage à Locminé
