Le chauffage urbain de Chambéry renouvelable à 66% avec sa deuxième chaufferie bois

Informations clés – Réseau de chaleur Bissy – Combustible : 33 000 tonnes de bois déchiqueté – Deux chaudière bois COMPTE R de 8 MW chacune – Eau surchauffée à 140°C et 22 bars – Besoins couverts par le bois : 27% des besoins du réseau – Systèmes de manutention du bois Trasmec – Mise en service : 2015 – Investissement : 11,85 M€ – Délégataire : Cofely – Article paru dans Bioénergie International n°42 de mars-avril 2016
Avec sa nouvelle chaufferie bois de Bissy, Chambéry porte son réseau de chaleur à 66 % de sources renouvelables, photo Frédéric Douard

Avec sa nouvelle chaufferie bois de Bissy, Chambéry porte son réseau de chaleur à 66 % de sources renouvelables, photo Frédéric Douard

L’augmentation du coût des énergies fossiles et la volonté de diminuer les émissions de gaz à effet de serre ont conduit la Ville de Chambéry et son concessionnaire La Société Chambérienne de Distribution à engager dès 2005 la transition énergétique du réseau de chaleur. En 2008, tout commence par un raccordement à l’usine de valorisation énergétique (incinération des ordures ménagères) représentant aujourd’hui un quart des besoins annuels du réseau, qui se montent à plus de 220 GWh. Fin 2011, la production de chaleur se met au bois-énergie avec une première chaudière à eau surchauffée Compte.R. de 7 MW, assurant 14 % des besoins du réseau pour une consommation de 14 000 tonnes de bois par an. Et en 2015, c’est une nouvelle chaufferie construite à Bissy avec deux nouvelles chaudières vapeur Compte.R. de 8 MW chacune, consommant 33 000 tonnes de bois par an et couvrant 27% des besoins du réseau.

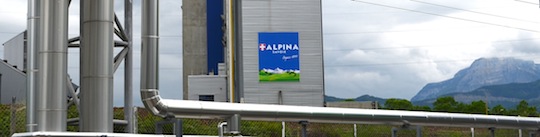

Départ du réseau depuis la chaufferie de Bissy et le client vapeur Alpina, fabricant local de pâtes alimentaires, photo Frédéric Douard

Départ du réseau depuis la chaufferie de Bissy et client vapeur Alpina, fabricant local de pâtes alimentaires, photo Frédéric Douard

Après un investissement cumulé de près de 20 millions d’€, c’est 66% de la chaleur livrée qui est désormais issue des énergies renouvelables et de récupération. Cette trajectoire permet à la Ville de Chambéry de maîtriser l’évolution des coûts énergétiques pour les années à venir, de baisser le coût de la chaleur livrée aux abonnés de 14% et d’envisager de nouveaux raccordements compte tenu de la compétitivité accrue du réseau.

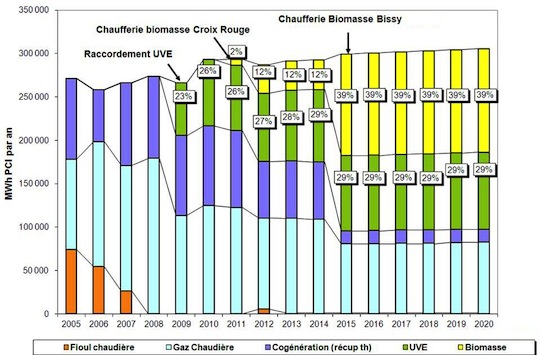

Evolution du mix énergétique du réseau de Chambéry, source SCDC

Evolution du mix énergétique du réseau de Chambéry, source SCDC

Le réseau de chaleur de Chambéry, c’est aujourd’hui 780 bâtiments raccordés, 60 km de linéaire et l’équivalent de 28 000 logements chauffés.

Les chaudières COMPTE-R à la chaufferie de Bissy

Vue sur les deux chaudières vapeur Compte R à Bissy, photo Frédéric Douard

Vue sur les deux chaudières vapeur Compte R à Bissy, photo Frédéric Douard

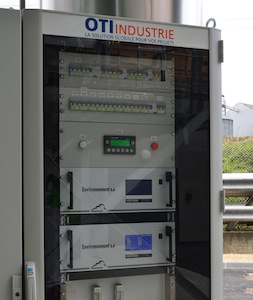

Baie d'analyse des gaz en continu OTI Industrie, photo Frédéric Douard

Baie d’analyse des gaz en continu OTI Industrie, photo Frédéric Douard

Les foyers ont été conçus pour brûler du bois jusqu’à 50 % d’humidité. Elles disposent pour cela de trois zones de combustion avec deux voûtes réfractaires. Les chaudières peuvent produire chacune jusqu’à 13 tonnes de vapeur par heure à 22 bars selon le PCI du bois. Fabriquées dans l’usine Atlantique Thermique du groupe Compte, à Cestas près de Bordeaux, elles sont construites à 50% en tubes d’eau et panneaux-membranes, et à 50% en tubes de fumée. Conçues avec un triple parcours de gaz, elles ont de plus été équipées d’économiseurs sur les fumées, garantissant un rendement élevé avec une plage de puissance de 25 à 100%.

La chaufferie de Bissy, est soumise à autorisation d’exploiter, alors à la mesure en continu des émissions à l’atmosphère réalisée grâce aux baies d’analyses OTI Industries. Les chaudières sont équipées avec deux étapes de filtrations : filtres cycloniques puis électrostatiques.

Points d'injection d'urée dans le foyer de l'une des chaudères de Bissy, photo Frédéric Douard

Points d’injection d’urée dans le foyer de l’une des chaudères de Bissy, photo Frédéric Douard

Pour limiter les émissions d’oxydes d’azote, les chaudières sont équipées d’un système dit SNCR (Selective Non Catalytic Reduction) avec injection d’urée dans la zone de combustion, proportionnellement au taux de NOx mesuré dans les fumées. Ce contrôle des NOx s’accompagne d’un suivi des émissions de NH3, corolaire des injections d’urée à maîtriser.

Tout ceci renchérit sensiblement, d’une part le coût d’investissement du projet, mais également les contraintes et le coût d’exploitation par les quantités d’urée consommées.

La SNCR contrarie enfin la souplesse de conduite des chaudières. Mais, c’est le prix à payer pour une complète maitrise des émissions à l’atmosphère.

Schéma de l'une des chaudières à vapeur Compte R. ATAF de Chambéry-Bissy, schéma Compte R.

Schéma de l’une des chaudières à vapeur Compte R. ATAF de Chambéry-Bissy, schéma Compte R.

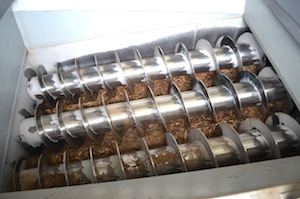

Vis de réprise du bois SCALDIS dans la fosse de livraison, photo Frédéric Douard

Vis de reprise du bois Trasmec dans la fosse de livraison, photo Frédéric Douard

Les équipements de manutention du bois à la chaufferie de Bissy

Le bois est déchargé dans une fosse de 100 m³ avec reprise rapide par quatre vis convoyeuses fournies par le constructeur italien Trasmec. De là, le bois est acheminé vers un silo en béton de 2000 m³ par un convoyeur à chaîne qui répartit le bois par le haut du silo, pour y constituer un cône jusqu’à 12 m de hauteur.

L’extraction en fond est assurée par six vérins hydrauliques qui mettent en mouvement des échelles disposées sur le fond du silo vertical.

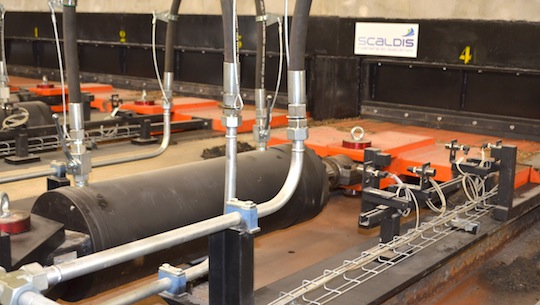

Vérins extracteurs de silo SCALDIS, photo Frédéric Douard

Vérins extracteurs de silo Trasmec, photo Frédéric Douard

Un second transporteur à chaînes emmène ensuite le bois sur commande des chaudières vers un répartiteur qui distribue vers les trémies de chargement des chaudières. Ce sont ainsi jusqu’ à 350 tonnes de bois qui peuvent ainsi transiter en aval du silo chaque jour.

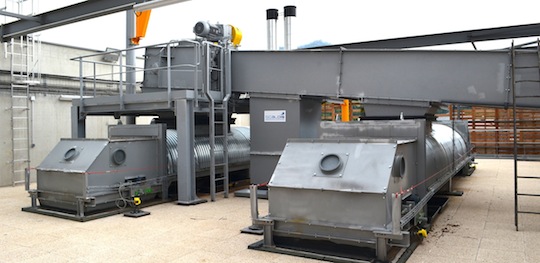

Répartiteur de bois SCALDIS sur le toit du silo, photo Frédéric Douard

Répartiteur de bois Trasmec sur le toit du silo, photo Frédéric Douard
