Article paru dans le Bioénergie International n°54 de mars-avril 2018

La chaufferie communale d’Ugine, photo Frédéric Douard

La Ville d’Ugine s’est engagée dans une politique environnementale volontariste afin de concrétiser les actions menées dans un territoire à énergie positive. Le recours à une énergie renouvelable locale, grâce à la création d’un réseau de chaleur urbain et d’une chaufferie à bois mise en service en octobre 2016, permet aujourd’hui de diminuer significativement la production de gaz à effet de serre de la Ville.

Ugine a porté l’investissement, mis en service l’installation dans le cadre d’une régie municipale. L’entreprise Dalkia, avec qui un contrat de sous-traitance de deux ans a été établi, assure aujourd’hui l’exploitation de ce réseau de chaleur. La commune envisage par la suite de confier la conduite et la gestion des installations à un opérateur, dans le cadre d’une délégation de service public.

Livraisons de bois à la chaufferie d’Ugine, photo Frédéric Douard

Dalkia a accompagné la mise en service du réseau et le démarrage des installations. Durant cette période initiale marquée par le raccordement progressif des sous-stations et la montée en puissance du réseau, la part de chaleur issue de la biomasse a été fixée à 78 %. L’objectif est de porter cette mixité à hauteur de 85 % à partir de la saison de chauffe 2018/2019.

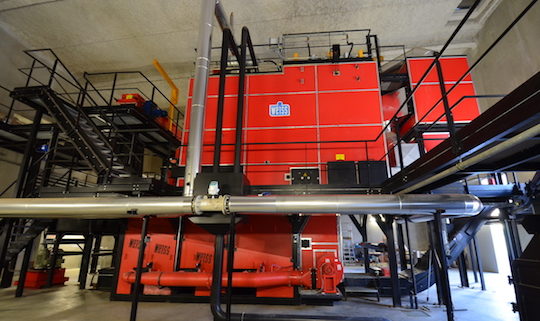

La chaudière WEISS de 3,5 MW à Ugine, photo Frédéric Douard

Notons aussi en matière d’évolution, que la chaufferie a été conçue dès le départ pour recevoir une seconde chaudière à bois, une étape qui sera franchie ultérieurement lorsque le développement du réseau la rendra techniquement et économiquement pertinente.

Les chiffres clés du réseau de chaleur au bois d’Ugine
Longueur du réseau	6,3 km
Nombre de bâtiments desservis	44 dont 18 bâtiments communaux pour une surface chauffée de 44 000 m², 16 bâtiments HLM de 556 logements et 6 copropriétés de 176 logements
Besoins annuels actuels	11 GWh
Puissance chaudière bois	3,5 MW
Chaudière gaz d’appoint	2 MW
Chaudière gaz de secours	4 MW
Consommation de bois	5700 tonnes par an, en P100 et M35 à M55
Livraisons	10 camions par semaine en plein hiver
Mix énergétique	82,5 % de bois
Investissements	Environ 6,5 millions € HT dont 2 M€ d’aides

Un chaudiériste … local

À l’issue des consultations et de la mise en concurrence, c’est la société WEISS France qui a été retenue pour fournir la chaudière et ses périphériques. Or le chaudiériste est précisément basé à Ugine et nous imaginons qu’il a consenti quelques efforts financiers lors de son offre pour se garantir une vitrine de sa technologie à sa porte !

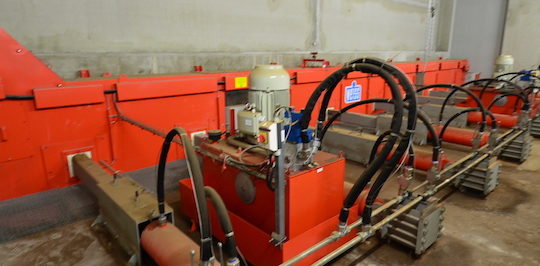

Local des vérins extracteurs de bois en fond de silo, photo Frédéric Douard

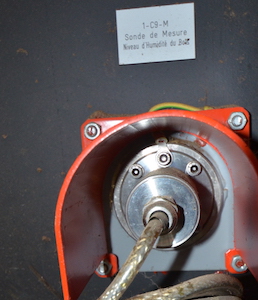

Sonde SWR de mesure d’humidité en continu sur la trémie d’alimentation de la chaudière, photo Frédéric Douard

Toujours est-il qu’il a pu y installer son modèle de chaudière le plus récent, la SRTC-LE, une chaudière à grille mobile, pouvant brûler du bois jusque 50 % d’humidité, avec régulation par recettes de bois préprogrammées et choisies automatiquement par une sonde SWR. Cette sonde fournit à l’automate une mesure d’humidité du bois à chaque coup de poussoir, et ce dernier travaillant sur des moyennes glissantes sur 30 minutes va sélectionner la recette de réglages la plus appropriée. Cette recette détermine les cadences d’alimentation, de vitesse de grille, d’apport d’air primaire et secondaire, mais aussi le cas échéant la dose de recyclage de gaz nécessaire.

Ce modèle récent, avec sa régulation poussée, est tout à fait indiqué pour le bon respect des nouvelles exigences en matière d’émissions atmosphériques, que ce soit de CO, de poussières ou d’oxydes d’azote.

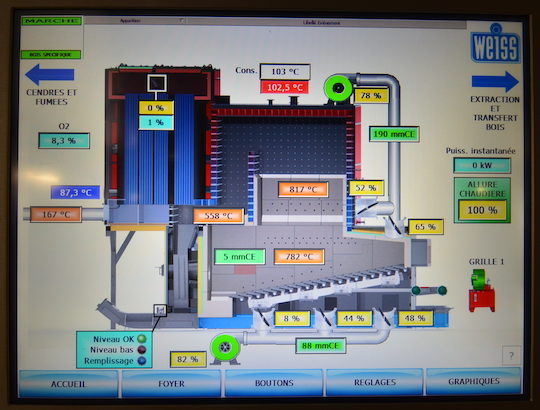

Synoptique e supervision de la chaudière WEISS d’Ugine, photo Frédéric Douard

L’environnement, axe central du projet

Cette nouvelle chaufferie permet une diminution de 80 % environ des émissions de gaz à effet de serre des abonnés, ce qui correspond à environ 2 250 tonnes de CO2 évitées par an.

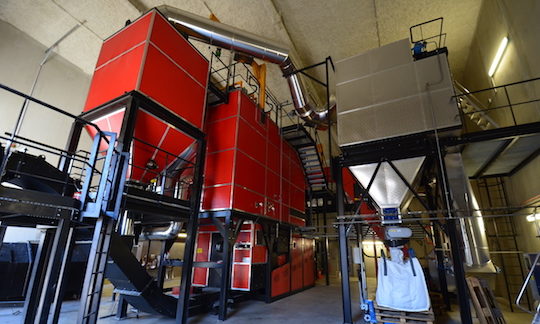

Les poussières sont capturées tout d’abord par le filtre cyclonique en rouge puis par un filtre à manche à droite, photo Frédéric Douard

En matière de particules fines, un sujet très sensible dans les vallées alpines, deux systèmes successifs capturent les cendres volantes : un filtre multicyclone pour les grosses particules et un filtre à manches pour les plus petites, ce qui permet de rester bien en dessous des exigences réglementaires qui sont ici de 50 mg/Nm³. En effet, avec ce filtre à manches, l’équipementier WEISS-France garantit des valeurs inférieures à 15 mg/Nm³.

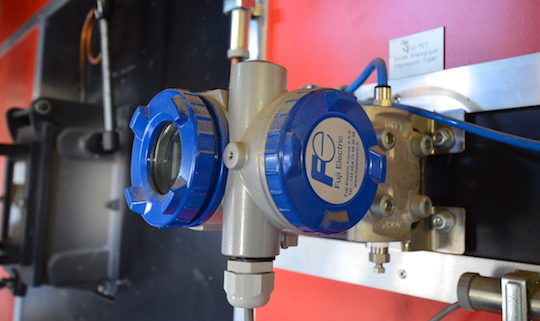

L’alimentation en air comburant est mésurée précisément par des transmetteurs de pression FUJI Electric, photo Frédéric Douard

Valeurs limites d’émissions imposées à la chaufferie d’Ugine
Eléments en mg/Nm3 à 6% d’O2	Valeurs limites réglementaires	Valeurs garanties par Weiss	Valeurs mesurées en exploitation
SO₂	225	225	0,5
NOx	525	400	271,6
Poussières	50	15	0,1
CO	250	250	177,7
COV hors méthane	50	50	0,2

Notons que pour garantir ces très bonnes émissions, le contrat de fourniture du bois exige aussi un combustible avec moins de 5 % de particules fines.

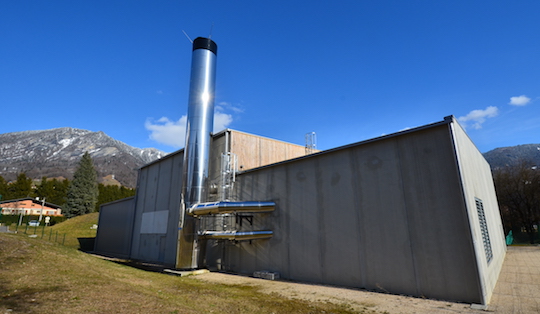

Arrière de la chaufferie d’Ugine avec sa cheminée Beirens, photo Frédéric Douard

Des craintes de voisinage au départ

Durant la phase de montage du projet, des riverains proches du site de la future chaufferie ont manifesté des inquiétudes quant à plusieurs sujets dont le bruit est apparu comme le plus sérieux. Pour prendre en compte ces craintes, la ville d’Ugine a fait réaliser une étude d’impact initiale, pendant 24 h en trois points différents, afin que le dimensionnement des équipements et du bâtiment de la chaufferie permette de minimiser les émissions acoustiques.

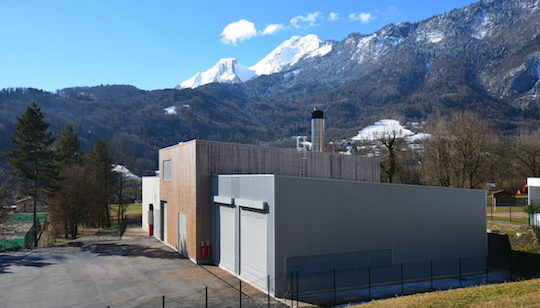

Pour éviter tout risque de bruit au voisinage de la chaufferie d’Ugine, l’architecte a conçu un bâtiment totalement fermé, photo Frédéric Douard

Et elle est même allée au-delà des exigences réglementaires sur le bruit en s’obligeant de respecter un seuil de valeur résiduelle la nuit au niveau du voisinage fixé à 25 dB à 50 mètres des bâtiments. Pour cela, l’architecte a conçu un bâtiment totalement fermé, que ce soit pour les zones de production de chaleur que pour la zone de stockage, afin de contenir le bruit à l’intérieur. Techniquement, de nombreuses mesures ont été mises en œuvre dans cet objectif : présence de bardage acoustique sur le bâtiment, silencieux sur l’évacuation des fumées, grilles de ventilations acoustiques, baffles acoustiques et huisseries acoustiques.

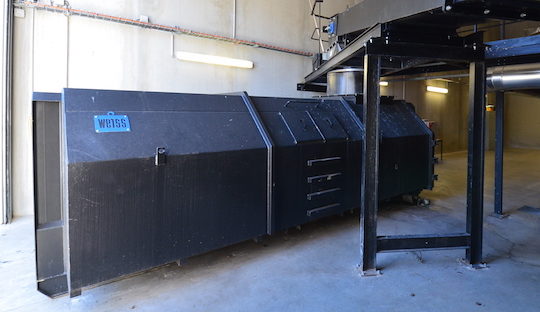

La benne à cendres de grille humides est située à l’intérieur pour éviter les risques de gel, photo Frédéric Douard

Et pour rester à l’écoute de ces personnes, la Ville a créé un comité de surveillance, doté d’un budget annuel lui permettant de réaliser des mesures sur les questions de bruits éventuels, ainsi que pour des observations sur d’autres points qui pourraient survenir.

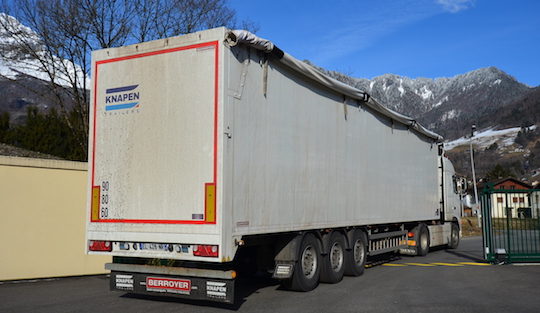

Livraison de bois à la chaufferie d’Ugine avec un semi-remorque à fond mouvant KNAPEN, photo Frédéric Douard

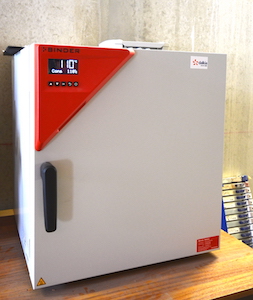

Etuve BINDER pour la mesure de l’humidité du bois et le paiement du combustible au kWh, photo Frédéric Douard

Enfin, pour preuve de l’engagement et du dynamisme du territoire, la ville voisine d’Albertville a elle aussi engagé la réalisation d’un projet de réseau de chaleur sur son territoire. Il entrera en service dès la saison de chauffe 2018-2019.
