AET fournit une chaudière de 50 MW pour la cogénération biomasse chez DRT

Infos clés fiche de casIndustrie chimique du bois – Cogénération vapeur – Combustibles : 150 000 tonnes de plaquettes et coproduits de distillation par an – Chaudière Aalborg Energie Technik de 50 MW – Production électrique : 17 MWé  – Production de vapeur processus : 30 MW – Investissements : 50 M € – Mise en service : 2015 – Externalisation : Cofely – Article paru dans le Bioénergie International n°34 de novembre-décembre 2014.

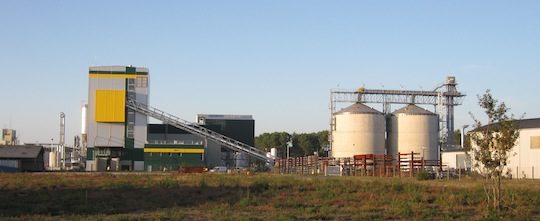

Vue de la centrale BESVSG, photo Cofely

Vue de la centrale BESVSG, photo Cofely

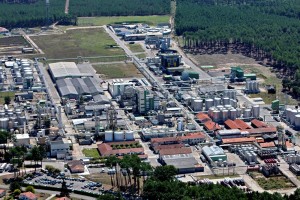

Site DRT, photo DRT

Site DRT, photo DRT

La société DRT (Dérivés Résiniques et Terpéniques), un des leaders mondiaux de la valorisation de la colophane et de l’essence de térébenthine extraites de la résine de pin, installée à Vielle-Saint-Girons dans les Landes de Gascogne, sera alimentée début 2015 en vapeur par la société Biomass Energy Solutions VSG (BESVSG) après 3 années d’études. Cette société-projet, dont les actionnaires sont Cofely (51%), DRT et DRT AB (37%), et la Caisse des Dépôts (12%), est en train de construire une centrale de cogénération au bois dans le cadre de l’appel à projets CRE 4.

La société BESVSG finance, construit et exploitera, pendant une période minimale de 20 ans, cette centrale qui devrait produire 90 GWh d’électricité et 1844 GWh de vapeur par an sans recours aux combustibles fossiles. Cela permettra de réduire la production de CO2 de 20 000 tonnes par an, au vu d’une efficacité globale supérieure à 60 %. La centrale sera alimentée annuellement par 135 000 tonnes de plaquettes forestières et par 15 000 tonnes de coproduits de la distillation de l’huile de pin (tall oil en anglais).

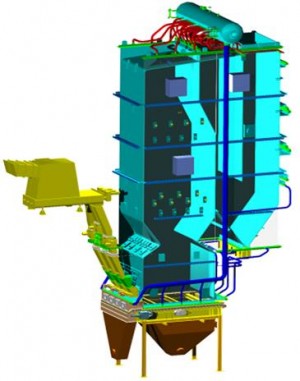

Schéma de la chaudière haute pression AET de Vielle-Saint-Girons

Schéma de la chaudière haute pression AET de Vielle-Saint-Girons

La centrale Le projet est décomposé en plusieurs lots qui sont l’objet de contrats avec des fabricants. L’usine dont les travaux ont commencé en juin 2013 sera mise en service en janvier 2015. La centrale est équipée d’une chaudière de 50 MW thermiques dont la première mise à feu a été réalisée le 3 octobre 2014 en présence bien sûr du fabricant, la société danoise Aalborg Energie Technik a/s (AET). AET a déjà fourni en France les chaudières à vapeur d’Egger à Rambervillers, et trois autres chaudières pour les cogénérations biomasse de Cofely Services alimentant les sites de Saipol à Grand-Couronne (Rouen), du réseau de chaleur d’Orléans en cours de mise en service ainsi que la centrale Biolacq dans les Pyrénées Atlantiques pour une mise en service fin 2015. AET, adjudicataire du lot chaudière, conçoit, fournit, construit et met en service l’ensemble des composants : alimentation et dosage du combustible, le foyer à projection et sa grille, la chaudière avec surchauffeur et économiseur, réchauffeurs d’air-vapeur, filtre à manches avec injection de chaux, cheminée, manutention des cendres mais aussi le bâtiment et toute l’instrumentation. La vapeur est détendue dans une turbine Siemens avec deux sous-tirages réglés à 13 et 4 bar de fourniture de vapeur à l’industriel DRT. L’électricité est générée par un alternateur Jeumont Electric et injectée au réseau 20 KV via un transformateur Siemens. La gestion du cycle eau-vapeur (BOP, Balance of Plant) est mise en oeuvre par la société Allia-Europe. La manutention du combustible est assurée par des équipements Trasmec : dépotage, crible et dé-ferraillage, stockage en silos béton, reprise par vis planétaires et alimentation chaudière par convoyeur, avec sécurités incendie GreCon.

Données sur la chaufferie bois de DRT
Chaudière Aalborg Energie Technik
Puissance 50 MW
Exploitation Cofely
Fluide Vapeur à 525°C
Pression de service 120 bar
Production de vapeur processus 30 MW
Production électrique 17 MWé
Turbine à vapeur Siemens
Alternateur Jeumont Electric
Sécurité incendie convoyage du combustible GreCon
Gestion du cycle eau-vapeur Allia-Europe
Convoyage bois Trasmec
Consommation 150 000 tonnes de bois & sous-produits / an
CO2 évité sur 20 ans 400 000 tonnes
Investissements 50 millions €
Créations d’emplois 15 sur le site et 50 en région
CA injectés dans la filière bois-énergie locale 9 millions €/an
Mise en service 2015

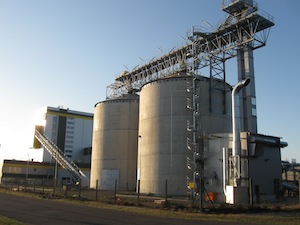

Manutention du bois mise en place par Scaldis, photo Cofely

Stockage du bois combustible, photo Cofely

Un approvisionnement raisonné Acteur majeur de la chimie du pin, DRT utilise, depuis son origine, des ressources végétales. Fidèles à leur logique de gestion responsable des matières premières naturelles, les acteurs de ce projet ont fait le choix d’un approvisionnement en plaquettes forestières issues de la filière d’exploitation forestière en place, un partenariat qui démontre les liens étroits entre chimie verte et énergies renouvelables. Avec Sa plate-forme d’approvisionnement, DRT AB et son partenaire la Coopérative Alliance Forêts Bois devraient ainsi contribuer à renforcer la structuration d’une filière bois-énergie compétitive dans le respect des filières professionnelles traditionnelles du bois et de la fabrication de la pâte à papier. Contacts :

  • Aalborg Energie Technik a/s – Frank S. Lund – fsl@aet-biomass.com – Tél : +45 96 32 86 33 – Mobile : +45 26 30 07 34 – www.aet-biomass.com
  • Cofely Services : Theophane Dubois – Tel : 05 58 73 74 40 – www.cofely-gdfsuez.fr

Frédéric Douard
