Avec le bois-énergie, un grand coup de vert pour le réseau de chaleur de Nevers

Article paru dans le Bioénergie International n°48 de mars-avril 2017

Le château de Nevers, photo Frédéric Douard

Le château de Nevers, photo Frédéric Douard

La ville de Nevers, dans le cadre de sa stratégie de renouvellement urbain et de développement durable, a souhaité étendre, moderniser et rendre plus vertueux son réseau de chaleur. En matière énergétique, la solution qu’elle a retenue allie la création d’une chaufferie à bois et le raccordement de l’Unité de Valorisation Énergétique des Déchets ménagers de Fourchambault (UVED) au réseau. De nombreuses extensions du réseau permettent un large développement du nombre d’abonnés. Le montant total du projet se monte à 18 millions €.

Ce projet répond à de nombreuses attentes de la politique locale :

  • desservir plus d’habitants avec le réseau de chaleur,
  • abaisser le prix de la chaleur, ici à 62 €/MWh,
  • avoir recours au maximum d’énergie renouvelable avec un taux de couverture de 70 à 80 % à terme,
  • contribuer activement au Plan Énergie Climat Territorial de l’agglomération de Nevers avec la réduction de 17 700 tonnes de CO2 émises par an soit l’équivalent de 10 400 véhicules retirés de la circulation,
  • sensibiliser les usagers à la réduction des consommations et à la promotion des énergies renouvelables,
  • créer des emplois locaux notamment dans la filière d’approvisionnement en bois.

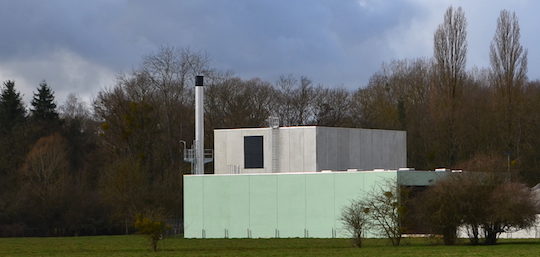

La chaufferie biomasse du réseau de Nevers à côté de l'UVED de Fourchambault, photo Frédéric Douard

La chaufferie biomasse du réseau de Nevers à côté de l’UVED de Fourchambault, photo F. Douard

Après une procédure d’appel d’offres et de mise en concurrence, la société Dalkia a été retenue dans le cadre d’une Délégation de Service Public pour le financement, la conception, la construction et l’exploitation des installations pour une période de 20,5 ans à compter de juillet 2013.

L’évolution du réseau de chaleur de Nevers

D’une longueur initiale de 3,5 km, le réseau de chauffage urbain de Nevers alimentait en chauffage et eau chaude sanitaire l’équivalent de 2 000 logements. Après les travaux d’extension en cours, le réseau mesurera 18 km et desservira 6 700 équivalents logements dont les bâtiments communaux des villes de Nevers, Varennes-Vauzelles et Fourchambault, l’hôpital Pierre Bérégovoy, le centre nautique Îlot Corail, les bâtiments de Nièvre Habitat, les lycées du Banlay, les bâtiments gérés par le Conseil Régional et le Conseil Départemental, et les syndics de copropriétés Beugnot, JLV Immobilier et Square Habitat.

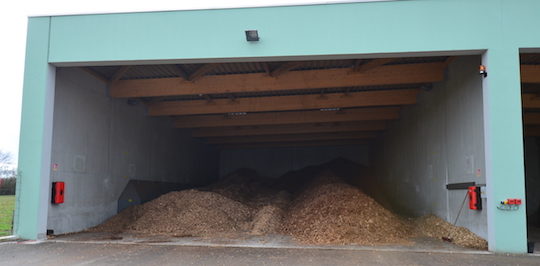

L'un des deux silos à bois de la chaufferie de Nevers, photo Frédéric Douard

L’un des deux silos à bois de la chaufferie de Nevers, photo Frédéric Douard

Ces extensions, de 28 points de livraison à 88, permettront de tripler la quantité de chaleur délivrée, passant de 22 à 67 GWh/an.

La chaufferie centrale à bois & gaz

Implantée sur un terrain situé à proximité immédiate de l’UVED sur la commune de Fourchambault, la chaufferie à bois est équipée d’une chaudière WEISS à biomasse de 6 MW. Équipée d’une grille mouvante, elle peut consommer du bois humide et grossier, garant d’une bonne économie du projet. Pour une combustion optimisée, les apports d’air sont contrôlés très précisément par des transmetteurs de pression et de débit FUJI ELECTRIC.

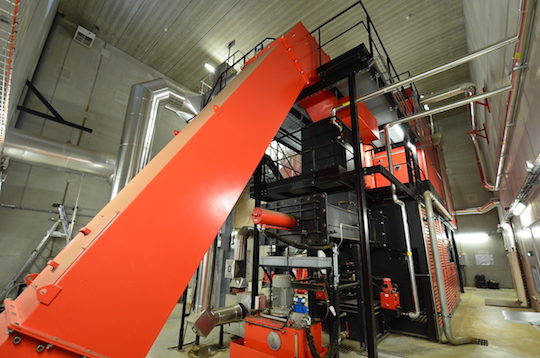

La chaudière bois WEISS de 6 MW, photo Frédéric Douard

La chaudière bois WEISS de 6 MW, photo Frédéric Douard

La chaudière bois est alimentée à partir d’un silo de plain-pied pouvant contenir 1 000 m³ de combustible, représentant quatre jours de fonctionnement à pleine puissance. Les 8 400 tonnes de bois consommées chaque année sont composées à plus de 70 % de plaquette forestière et le reste de plaquette issue de bois de récupération. Les livraisons sont effectuées par des camions de 90 m³ à vidage horizontal et qui reculent dans le silo dont les extracteurs hydrauliques sont carrossables. C’est la société BERAM, filiale de Dalkia, qui s’occupe de la fourniture de bois en relation avec des prestataires de la région. Des stockages de sécurité sont assurés par l’entreprise sur ses plateformes de Varennes-Vauzelles (58) et de Villars-sur-Yonne (89).

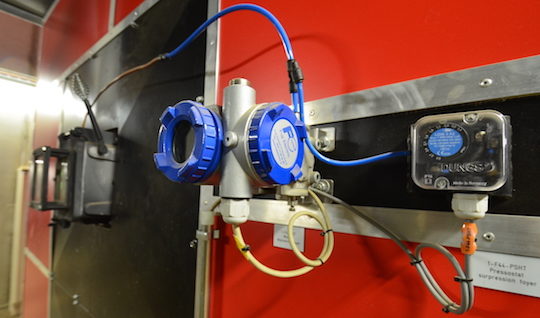

Les apports d'air de combustion de la chaudière WEISS sont gérés par des transmetteurs de pression électroniques FUJI ELECTRIC, photo Frédéric Douard

Les apports d’air de combustion de la chaudière WEISS sont gérés par des transmetteurs de pression électroniques FUJI ELECTRIC, photo Frédéric Douard

En sortie de chaudière, un filtre cyclonique capture les particules de poussières supérieures à 10 µm, la purification des gaz de combustion en particules plus fines étant affinée plus loin par un électrofiltre SCHEUCH qui abaisse les rejets en deçà des 30 mg/Nm³ exigés à Nevers.

Le filtre à manches SCHEUCH permet de respecter les valeurs limites d'émissions de particules fines, photo Frédéric Douard

Le filtre à manches SCHEUCH permet de respecter les valeurs limites d’émissions de particules fines, photo Frédéric Douard

La chaudière bois fournit un tiers de l’énergie renouvelable du réseau, notamment en hiver, les deux autres tiers étant apportés toute l’année en base par l’UVED exploitée par Veolia. L’UVED, qui fonctionne en cogénération, fournit 4 MW thermiques en permanence sur le réseau de chaleur et 3 MW d’électricité sur le réseau Enedis.
L’écrêtage des besoins du réseau et le secours du bois sont assurés par deux chaudières à gaz de 8 MW.

Ecran de la supervision de la chaudière WEISS, photo Frédéric Douard

Ecran de la supervision de la chaudière WEISS, photo Frédéric Douard

Le local technique de la chaufferie centrale héberge le poste de supervision de l’installation complète, les automates qui permettent à l’installation de fonctionner toute seule et un petit laboratoire d’analyse avec étuve et four à micro-ondes pour mesurer l‘humidité du bois de chaque livraison.

L'arrière de la chaufferie biomasse de Nevers avec ses conteneurs à cendre et la cheminée BEIRENS, photo Frédéric Douard

L’arrière de la chaufferie biomasse de Nevers avec ses conteneurs à cendre et la cheminée BEIRENS, photo Frédéric Douard

Le calendrier du projet

Appel d’offres : janvier à mai 2013
Attribution du marché de DSP à Dalkia : 3 juin 2013
Démarrage des travaux : printemps 2014

  • Étape 1 : passage en basse température du réseau du Banlay.
  • Étape 2 : raccordement de Varennes-Vauzelles
  • Étape 3 : raccordement du quartier du Maupas et de l’UVED
  • Étape 4 : raccordement des quartiers Colbert, Montots, Grande Pâture et de l’Hôpital Pierre Bérégovoy
  • Étape 5 : suite du raccordement de Varennes-Vauzelles
  • Étape 6 : raccordement de Fourchambault

Ce déploiement qui s’étale sur quatre ans entre 2014 et 2018 respecte aujourd’hui son calendrier.

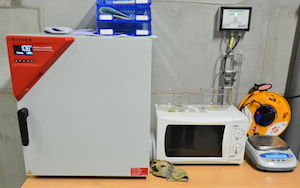

Le micro-laboratoire de la chaufferie de Nevers pour la mesure de l'humidité du bois et la facturation de l'énergie, photo Frédéric Douard

Le micro-laboratoire de la chaufferie de Nevers pour la mesure de l’humidité du bois et la facturation de l’énergie, photo Frédéric Douard

Contacts :

– Ville de Nevers : Manon Fiocre – +33 386 68 47 07 – manon.fiocre@ville-nevers.fr
– Dalkia Centre-Est : +33 380 66 01 80 – www.dalkia.fr
– Le chaudiériste WEISS : +33 479 89 07 07 – contact@weiss-france.fr – www.weiss-france.fr
– Contrôle des apports d’air de combustion : www.fujielectric.fr
– Filtre à manches : www.scheuch.com
– Cheminée : www.beirens.fr
– Etuves analyse bois : www.binder-world.com

Frédéric Douard, en reportage à Nevers
