Le maxi-broyeur de bois Saalasti de la centrale biomasse de Gardanne

Article paru dans le Bioénergie International n°50 de juillet-août 2017

Le poste de déchiquetage de la Mounine avec en fond la montagne de la Sainte-Victoire chère à Paul Cézanne, photo RBL-REI

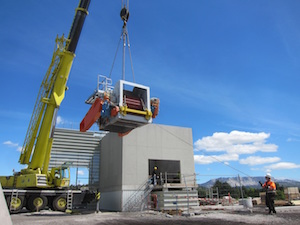

Pose du broyeur Saalasti, durant l’été 2014, photo Uniper

En 2013, Uniper, le propriétaire de la centrale de Provence à Gardanne-Meyreuil, décidait de lancer les investissements pour la conversion de sa tranche 4 du charbon à la biomasse. C’est à l’entreprise RBL-REI qu’Uniper confia la réalisation de la partie plateforme bois de cette nouvelle configuration. Pour réaliser le déchiquetage des bois ronds destinés à alimenter en partie la chaudière, RBL-REI fit le choix du constructeur finlandais Saalasti, un constructeur reconnu pour concevoir et fabriquer des équipements robustes et performants à même de supporter les cadences de travail les plus importantes, avec des débits allant jusque 600 m³/h.

Saalasti dispose en effet d’une très grande expérience dans la conception et la fabrication de machines à grand débit pour l’industrie du bois et les centrales de bioénergie. Depuis 1945, l’entreprise fabrique et installe dans le monde entier différents types de déchiqueteuses, de broyeurs, de presses à déshydrater les écorces combustibles, de cribles pour les utilisateurs industriels.

C’est sur le parc de la Mounine, aux abords de la centrale, que RBL-REi a installé le poste de déchiquetage. 30 000 tonnes de rondins y sont stockées en permanence et alimentent quotidiennement une coupeuse Saalasti 1218H équipée de deux moteurs de 630 kW. À Gardanne cette coupeuse a été prévue pour produire 100 tonnes de plaquettes P63 par heure et 130 000 tonnes par an, mais sa capacité nominale est de 300 000 tonnes par an.

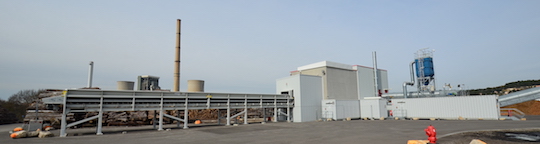

Le bâtiment de broyage avec le tapis d’alimentation et en bleu la centrale de filtration des poussières, photo Frédéric Douard

La 1218H est équipée d’un rotor en acier massif de 120 cm de diamètre et de 180 cm de large, muni de couteaux faciles à remplacer. Son rotor Multitool™ permet de choisir les lames et les barres selon la biomasse à traiter, ce qui constitue un atout important pour un investissement de long terme.

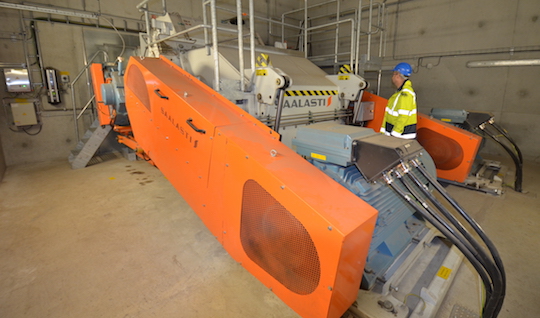

La déchiqueteuse SAALASTI 1218H de Gardanne, photo Frédéric Douard

Cette coupeuse est conçue pour les centrales thermiques et autres sites impliquant de grands volumes, une granulométrie exacte et un fonctionnement fiable. Elle permet de traiter les bois ronds jusqu’à un diamètre de 90 cm et d’obtenir les granulométries P45, P63 et P100. Elle a été fournie à Gardanne avec un robuste convoyeur horizontal de 31 m de long et 1,8 m de large capable de supporter la chute de grosses billes de bois et équipé d’un détecteur de métaux.

Plaquettes du broyeur Saalasti de Gardanne, photo Uniper

Mise en service le 21 octobre 2014, la déchiqueteuse est complètement capotée et confinée dans un bâtiment clos permettant un traitement optimal du bruit et de la poussière. Pour l’entrée du bois vers la coupeuse, la seule ouverture du bâtiment sur l’extérieur, un tunnel d’alimentation spécial permet également de gérer ces deux points à cet endroit précis.

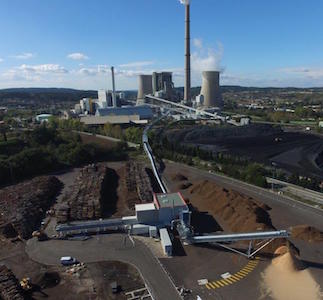

Le Curvoduc reliant la Mounine à la centrale, photo RBL-REI

Le bois est amené sur le convoyeur par une pelle mécanique ou directement par la grue des grumiers. Les plaquettes produites sont orientées soit directement vers la centrale par un convoyeur en galerie courbe, Curvoduc™, en élévation soit sont mis en tas sur une aire goudronnée adjacente en attendant d’être reprises.
Par ailleurs, pour faciliter l’entretien, la machine a été installée au-dessus du sol. Son entretien est facile et prévisible, et tous les points de maintenance sont accessibles.

Et enfin côté sécurité, en cas de contrainte excessive, des goupilles de cisaillement libèrent le contre couteau et la grille, ce qui évite les bourrages toujours contraignants à gérer.

Contacts :

Frédéric Douard, en reportage à Gardanne-Meyreuil
