Une chaufferie vapeur à bois de 20 MW chez Arjowiggins à Amélie-les-Bains
Cliquez pour partager sur Facebook(ouvre dans une nouvelle fenêtre)
Cliquez pour partager sur Twitter(ouvre dans une nouvelle fenêtre)
Cliquez pour partager sur LinkedIn(ouvre dans une nouvelle fenêtre)

Catégorie(s) : Bois déchiqueté / Chaufferies et réseaux de chaleur / Industrie / Vapeur procédé

par Frédéric DOUARD · 25 novembre 2015

📞️ Sociétés : Beth, Compte.R🗺️ Zone géo : Languedoc-Roussillon, Occitanie 🏷️ Mots-clés : Chaufferies Industrie📎 Atlas : Chaufferies et réseaux de chaleur 👉️Atlas chaufferies

Informations clés – Industrie papetière – Processus vapeur – Combustibles : 27 000 tonnes de plaquettes/an – Deux chaudières vapeur à grille mobile Compte R. de 10 MW chacune – Échangeurs vapeur Atlantique Thermique – Pression de service : 12 bar – Production de vapeur : 26 tonnes/h – Taux de couverture par le bois : 95 % – Convoyage bois : Scaldis – Investissement : 7,8 M€ HT – Exploitation : Cofely – Mise en service le 6 janvier 2014 – Article réalisé en partie sur la base de la fiche ADEME emr146.

La chaufferie d’Arjowiggins à Amélie-les-Bains, photo B2 Ingénierie

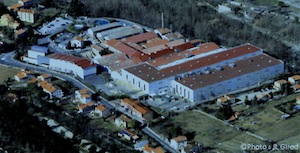

Le site d’Arjowiggins à Amélie-les-Bains, photo JL Girod

Arjowiggins Healthcare est l’un des leaders mondiaux de la conception et de la fabrication de solutions d’emballages de dispositifs médicaux, exportant 95% de sa production à part égale entre l’Amérique, l’Asie et l’Europe. Le site implanté à Amélie-les-Bains dans les Pyrénées Orientales en est le siège et regroupe les principales activités de production, la R&D et les fonctions supports. L’entreprise possède également plusieurs autres sites dans le monde et des bureaux commerciaux sur les quatre continents. La production du site roussillonnais nécessite une quantité importante de vapeur.

Machine à papier Arjowiggins

L’entreprise était confrontée à plusieurs problématiques : vieillissement des installations de génération de vapeur fonctionnant au gaz naturel, volatilité des prix des énergies primaires, volonté de s’ancrer globalement dans une démarche de développement durable. En 2011, Arjowiggins Healhcare confie à Cofely Services, Groupe GDF SUEZ, la conception, la construction, le financement et l’exploitation pour 15 ans d’une unité de production de vapeur à partir de biomasse pour son usine d’Amélie-les-Bains. Ce contrat s’inscrit dans le cadre de l’appel à projets Biomasse Chaleur Industrie, Agriculture et Tertiaire (BCIAT) géré par l’ADEME dans le cadre du fonds chaleur.

Le projet de centrale biomasse pour Arjowiggins Healthcare est déterminant dans le maintien de la compétitivité de l’usine et participe ainsi au développement de l’industrie locale et à la pérennisation de ses 260 emplois. Par ailleurs, il représente une réponse à la transition énergétique avec le recours à une énergie renouvelable, sans impact sur le climat. Ce projet a reçu le soutien des pouvoirs locaux, départementaux et régionaux. Cofely Services et Arjowiggins Healthcare ont souhaité avoir recours tout au long du chantier à de nombreuses entreprises implantées dans le département et les chaudières biomasses ont été intégralement fabriquées en France.

Une opportunité pour la filière bois-énergie locale

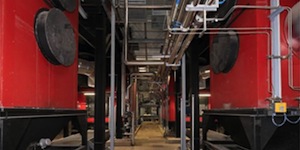

La base des deux chaudières Compte R., photo Cofely

Dans le département, la filière bois-énergie a été lancée en 1996, grâce à l’accompagnement de l’association Bois Energie 66. Aujourd’hui, 70 chaufferies d’une puissance moyenne de 220 kW fonctionnent ; elles consomment (hors installation d’Amélie-les-Bains) à peine plus de 10 000 tonnes de bois chaque année. Le projet Arjowiggins, par son ampleur, représente ainsi une véritable opportunité pour la filière locale de confirmer son essor.

Afin de renforcer les intérêts environnementaux, économiques et sociétaux du projet, Cofely Services s’est engagé à se fournir en combustibles dans un rayon inférieur à 150 km tout en préservant l’équilibre des ressources naturelles de la vallée. Aussi, le bois, dont plus de 50 % est d’origine forestière, vient pour moitié de France et pour moitié d’Espagne. Cofely Services bénéficie ainsi d’un approvisionnement diversifié et flexible de manière à garantir à Arjowiggins Healthcare un coût stable de la chaleur dans la durée.

Enfin, Arjowiggins Healthcare et Cofely Services ont conscience du rôle important qu’ils ont à jouer dans le développement de la filière bois-énergie départementale, ainsi une part des approvisionnements a dès le départ été réservée pour des entreprises locales, et cette part pourrait augmenter au fil des années, contribuant à la pérennisation d’emplois locaux.

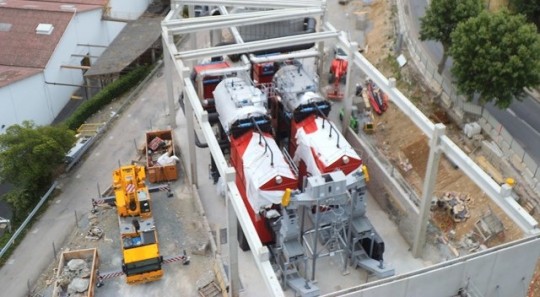

La pose des deux chaudières à vapeur Compte R., photo Compte R.

La pose des deux chaudières à vapeur Compte R. chez Arjowiggins, photo Compte R.

Des résultats dans le spectre des objectifs dès la première année

La production de vapeur pour un processus industriel doit être très sécurisée et satisfaire à des spécifications exigées par la production. Pour l’industriel qui a fait le choix de se recentrer sur son cœur de métier en externalisant la production de vapeur, il était alors primordial que les performances attendues soient confirmées dès le bilan de la première année. Le taux de couverture des besoins d’énergie par du bois a même été supérieur à l’estimation.

De plus, cet investissement contribuera à faire respecter l’engagement d’Arjowiggins de réduire de 10 % ses émissions de CO2.

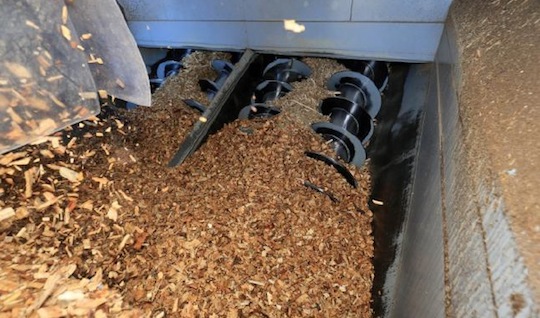

Fosse de réception de la biomasse Scaldis, photo Cofely

Un projet avec tiers investisseur

Le montage contractuel choisi par Arjowiggins Healthcare sous forme de tiers-investissement est une solution encore nouvelle dans le domaine des énergies renouvelables. La durée du contrat de service a été établie sur 15 ans afin de permettre l’amortissement de l’investissement. Au terme du contrat, l’équipement sera transféré à l’industriel.

Deux chaudières de toute dernière génération

Le constructeur sélectionné par Cofely, l’auvergnat Compte R., a ici mis en place deux chaudières issues des développements les plus récents en matière de respect de l’environnement. Elle sont en effet constituées de foyers biomasse à triple parcours de combustion plus économiseur garantissant des rendements très élevés dans un large spectre d’utilisation. Ces technologies, associées à un filtre électrostatique haut de gamme permet également de garantir des émissions atmosphériques en deçà des exigences réglementaires.

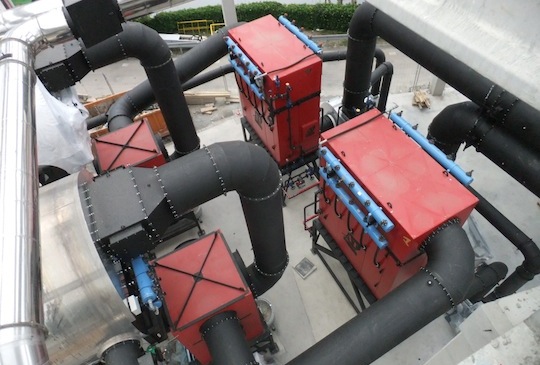

Les deux chaudières Compte sont équipées d’économiseurs (à droite sur l’image) qui récupèrent en sortie de cyclones (à gauche sur l’image) une bonne partie de la chaleur des fumées, photo Compte R

Témoignage

Thibaut HYVERNAT, Directeur Général d’Arjowiggins Healthcare : « Nous avons travaillé sur ce projet depuis 2009. Cela a donc été une grande satisfaction début 2014 de pouvoir produire à partir de vapeur issue de nos chaudières biomasse. Pour une entreprise de notre dimension, il s’agit d’un investissement majeur. Il s’inscrit de façon naturelle dans la stratégie « verte » que nous développons depuis plusieurs années. Il stabilise notre coût énergétique. Il témoigne enfin de notre volonté de pérenniser l’activité et les emplois sur le site d’Amélie-les-Bains. Bien entendu, ce projet n’a été possible que grâce au soutien de l’ADEME, des représentants de l’Etat et des élus locaux. Le changement radical de technologie s’est avéré relativement transparent pour le processus, pourtant très exigeant en terme de flexibilité de la livraison de vapeur. Le bilan économique sur cette première année est négatif en raison du marché du gaz. Cet investissement porte sur plus de 15 ans et nous restons confiants dans la pertinence globale du projet. »

Informations clés
Chaudières	Compte R. ATAF SE vapeur
Puissance	2 x 10 MW unitaire
Production de vapeur	26 tonnes/h
Pression de service	12 bar
Consommation	27 000 tonnes de plaquettes/an
Taux de couverture par le bois	95%
CO2 évité	19 000 tonnes / an
Filtre électrostatique	Beth
Convoyage bois	Scaldis
Investissement	7,8 M€ HT
Bureau d’études	B2 Ingénierie
Mise en service	6 janvier 2014
