Biogastechnik Süd livre quatre agitateurs lents à pales Varibull à BioEnergie Pierroise

Article paru dans le Bioénergie International n°80 de septembre 2022

Les deux agitateurs lents Biogastechnik Süd du post-digesteur de BioEnergie Pierroise, photo Frédéric Douard

BioEnergie Pierroise est une unité de méthanisation en injection de biométhane située sur la commune de Pierre de Bresse au Nord-Est du département de la Saône-et-Loire. Le projet a bénéficié d’une étude de faisabilité technique et réglementaire de Solagro, a été accompagné par GRDF, l’ADEME et la Région Bourgogne Franche-Comté. Sa partie méthanisation est réalisée par le constructeur Naskeo et la partie injection par Prodeval.

L’installation, dont la mise en service est prévue à la mi-septembre 2022, va transformer annuellement à ce stade 15 000 tonnes de fumier, 18 000 de lisier, 3000 de CIVE et 1 200 d‘issues de céréales pour produire 150 Nm³/h de biométhane et de 34 000 tonnes de digestat. La digestion va s’y préparer dans une cuve Ergenium de 220 m³ puis se dérouler dans un digesteur de 5500 met dans un post-digesteur de 4 500 m³. Le digestat rejoindra ensuite une cuve de stockage à double membrane de 9 300 m³.

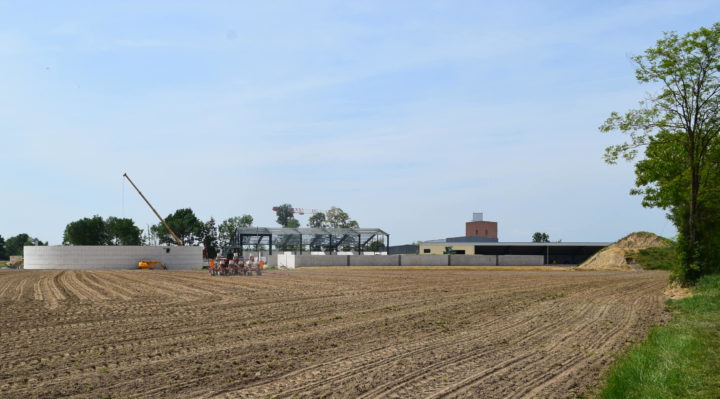

Le chantier Bio Energie Pierroise le 10 mai 2022 avec pose du premier agitateur à pales VARIBULL, photo Frédéric Douard

Pour homogénéiser leurs contenus, les cuves sont équipées d’agitateurs immergés à hélice : trois dans l’Ergenium, deux dans le digesteur et deux dans le stockage. L’agitation circulaire est complétée dans chacune cuves de digestion par deux agitateurs à pales pour un brassage vertical.

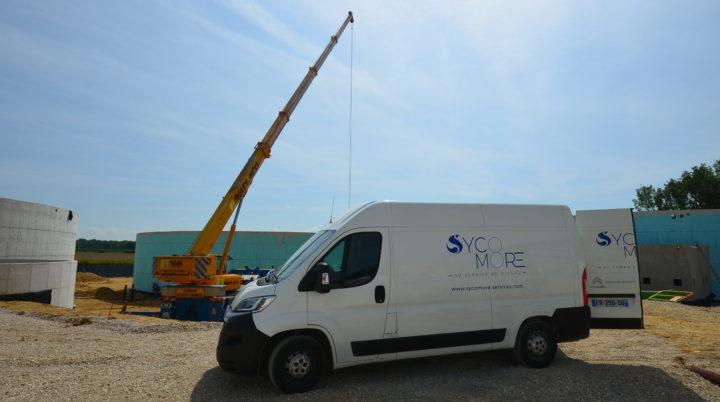

Le montage des Varibull a été réalisé par l’entreprise Sycomore, photo Frédéric Douard

Les travaux de terrassement de l’unité avaient commencé fin 2021, les cuves ont été terminées au début du printemps et les équipements techniques ont commencé à être livrés en mai. Commandés par Naskeo, quatre agitateurs lents à pales sont ainsi arrivés d’Isny en Allemagne, depuis l’usine du constructeur Biogastechnik Süd. Leur montage a été réalisé par l’entreprise Sycomore Services entre le 10 et le 24 mai 2022 sous la supervision de Pierre Berthonneau, ingénieur réalisation chez Naskeo.

Le montage des agitateurs a été réalisé par l’entreprise Sycomore sous supervision de Pierre Berthonneau, ingénieur réalisation chez Naskeo, photo Frédéric Douard

Pourquoi avoir choisir des Varibull ?

Biogastechnik Süd GmbH est l’un des inventeurs et des meilleurs spécialistes des agitateurs à grandes pales qu’il fabrique depuis 20 ans à Isny. C’est d’ailleurs le produit phare de l’entreprise qui en a produit plus de 4000 depuis 2002.

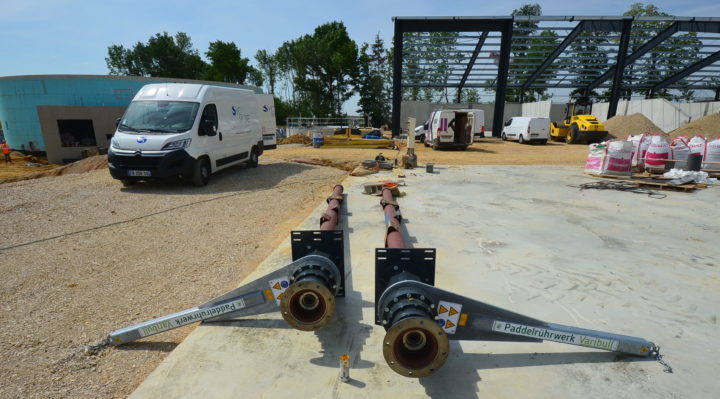

Chantier Bio Energie Pierroise le 10 mai 2022, deux axes d’agitateurs à pales VARIBULL, photo Frédéric Douard

L’unité d’entraînement de l’agitateur Varibull est montée à l’extérieur de la fosse et est donc accessible à tout moment. Une garniture mécanique sans entretien – brevetée – assure une étanchéité permanente de l’arbre d’entraînement au passage de la paroi. L’arbre agitateur est équipé d’un palier lisse durable et sans entretien situé à l’intérieur de la fosse.

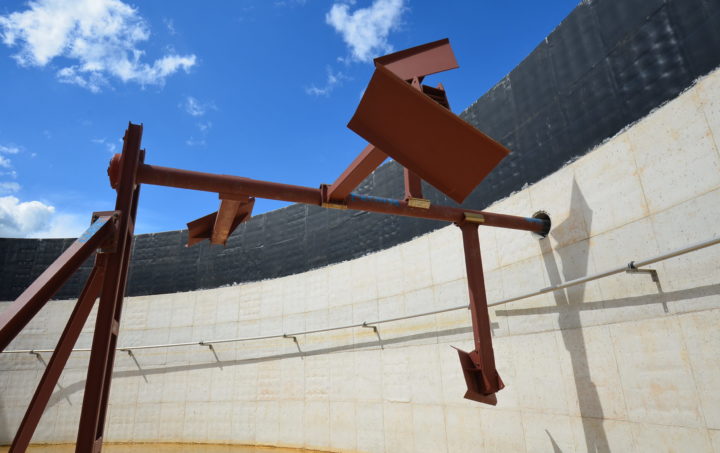

Les pales et l’arbre d’un Varibull chez BioEnergie Pierroise, photo Frédéric Douard

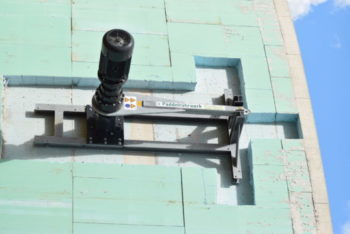

Unité d’entraînement de l’un des agitateurs Varibull chez BioEnergie Pierroise, photo Frédéric Douard

Les quatre pales inclinées permettent un mélange homogène du substrat, avec une portée verticale très étendue et aussi avec une faible consommation d’électricité. Le Varibull est adapté au fonctionnement dans un milieu allant jusqu’à 15 % de matière sèche, avec un pH de 6 à 8 et à une température de +55 °C maximum.

Cet agitateur est aujourd’hui l’agitateur à axes longs et à mouvement lent le plus utilisé dans les installations de méthanisation en Europe.

Contacts :

  • Bioénergie Pierroise : Julien Gauthey – 06 73 88 93 31 – sasbioenergiepierroise@gmail.com – www.bioenergiepierroise.com
  • Naskeo :  info@naskeo.com
+33 157 213 470 – www.naskeo.com
  • Sycomore Services : contact@sycomore-services.com
 – 02 85 67 00 40 – www.sycomore-services.com
  • Biogastechnik Süd – www.biogastechnik-sued.de/fr/
    • En allemand ou anglais : Robert Ohneberg / +49 7562 97085 40
 – r.ohneberg@biogastechnik-sued.de
    • En français : Isabelle Chenu / +49 7562 97085 – 638
 – i.chenu@biogastechnik-sued.de

Frédéric Douard, en reportage à Pierre-de-Bresse
