Limagrain produit sa vapeur à partir de rafles de maïs : le tout en images
Infos clés fiche de cas – Maîtrise d’ouvrage : coopérative agricole – Vapeur procédé à 13 bars- Combustible : 4000 tonnes de rafles de maïs/an – Chaudière Compte R. de 3,5 tonnes de vapeur/heure – Investissement : 2,4 M€ – Mise en service : 2013. |
![La rafle de maïs constitue un combustible à haut pouvoir calorifique, photo Frédéric Douard](https://www.bioenergie-promotion.fr/wp-content/uploads/2013/07/la-rafle-de-mais-constitue-un-combustible-a-haut-pouvoir-calorifique-photo-frederic-douard.jpg)
La rafle de maïs constitue un combustible à haut pouvoir calorifique, photo Frédéric Douard
Limagrain a inauguré le 26 juin 2013 une chaufferie de 3,5 tonnes de vapeur/heure de puissance. La particularité de cette chaufferie est qu’elle est alimentée en rafles de maïs, à savoir par le cœur des épis de maïs débarrassés des grains, un co-produit du procédé de première transformation du maïs cultivé en Limagne par les adhérents-agriculteurs de la Coopérative. C’est le chaudiériste auvergnat Compte R, partenaire « régional » pour l’occasion, qui a fourni la chaudière à vapeur et le foyer adapté à la combustion de la rafle.
![Le stockage des rafles chez Limagrain, photo Daniel PANAFIEU](https://www.bioenergie-promotion.fr/wp-content/uploads/2013/07/le-stockage-des-rafles-chez-limagrain-photo-compte-r.jpg)

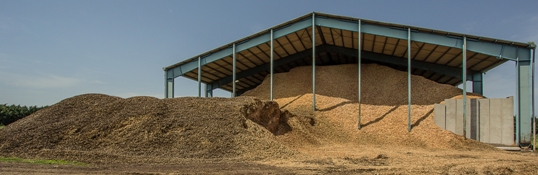

Le stockage des rafles chez Limagrain, photo Daniel PANAFIEU
En transformant en énergie chaque année près de 4 000 tonnes de rafles de maïs issues de son processus de production de semences, Limagrain, sur sa filiale Limagrain Céréales Ingrédients située à Ennezat, limite ainsi fortement le recours au gaz et réduit son empreinte carbone de plus de 2 600 tonnes de CO2 par an. Ceci permet à l’entreprise de maîtriser la facture énergétique de son processus de production de farines de maïs et de produits intermédiaires.
![Le convoyage des rafles chez Limagrain, photo Daniel PANAFIEU](https://www.bioenergie-promotion.fr/wp-content/uploads/2013/07/Le-convoyage-des-rafles-chez-Limagrain-photo-Compte-R.1.jpg)

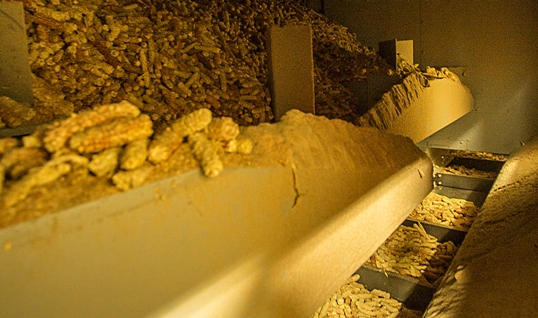

Le convoyage des rafles depuis le silo d’alimentation de la chaudière, photo Daniel PANAFIEU
Ce projet représente un investissement de 2,4 millions d’euros porté par Limagrain. Il a bénéficié du soutien du Fonds Chaleur Renouvelable (Feder – Ademe), de la Région Auvergne et du Conseil Général du Puy-de-Dôme pour un montant total à concurrence de 960 000 euros. L’exploitation de la chaufferie a été confiée à Dalkia pour 10 ans.
![La trémie doseuses de la chaudière chez Limagrain, photo Daniel PANAFIEU](https://www.bioenergie-promotion.fr/wp-content/uploads/2013/07/la-tremie-doseuses-de-la-chaudiere-chez-limagrain-photo-compte-r.jpg)

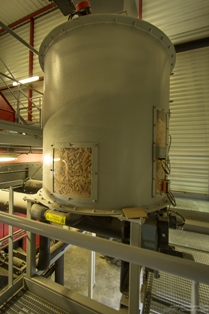

La trémie doseuses de la chaudière chez Limagrain, photo Daniel PANAFIEU
Caractéristiques de la chaudière | |||
---|---|---|---|
Fluide caloporteur | Vapeur saturée | ||
Puissance | 3,5 tonnes de vapeur saturée / heure | ||
Pression de service | 13 bars | ||
Pression maximum admissible | 16 bars (tarage des soupapes) | ||
Température eau alimentaire | 80 à 100 °C |
Plusieurs expérimentations ont été nécessaires pour évaluer la faisabilité de ce projet atypique fonctionnant aux rafles de maïs. Les équipes R&D de Veolia Environnement, associées au fabricant de chaudières Compte-R, ont travaillé jusqu’à la maîtrise complète du cycle de combustion de ce combustible. La rafle de maïs bénéficie d’un pouvoir calorifique supérieur à celui des plaquettes forestières et présente des caractéristiques bien spécifiques en matière de fusibilité des cendres.
Le foyer a été construit à Dore l’église dans le Puy-de-Dôme, au siège historique du constructeur de chaudières. La partie échangeur de vapeur a quant à elle été construite à Cestas près de Bordeaux dans la filiale spécialisée de Compte R. : Atlantique Thermique.
![L'échangeur vapeur Atlantique Thermique chez Limagrain, photo Daniel PANAFIEU](https://www.bioenergie-promotion.fr/wp-content/uploads/2013/07/l-echangeur-vapeur-atlantique-thermique-chez-limagrain-photo-compte-r.jpg)

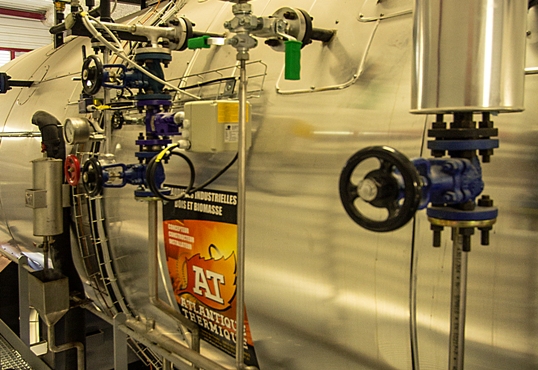

L’échangeur vapeur Atlantique Thermique chez Limagrain, photo Daniel PANAFIEU
Produite sur une période de deux mois environ après la récolte du maïs en septembre-octobre, la rafle de maïs sera stockée sur site. Limagrain formalise ainsi sa démarche de Responsabilité Sociétale des Entreprises (RSE) et poursuit ses innovations pour fonctionner à terme en « cycle complet ». Une réflexion est engagée sur l’épandage des cendres issues de la combustion des rafles.
![La chaudière à rafles de maïs chez Limagrain, photo Daniel PANAFIEU](https://www.bioenergie-promotion.fr/wp-content/uploads/2013/07/la-chaudiere-a-rafles-de-mais-chez-limagrain-photo-compte-r.jpg)

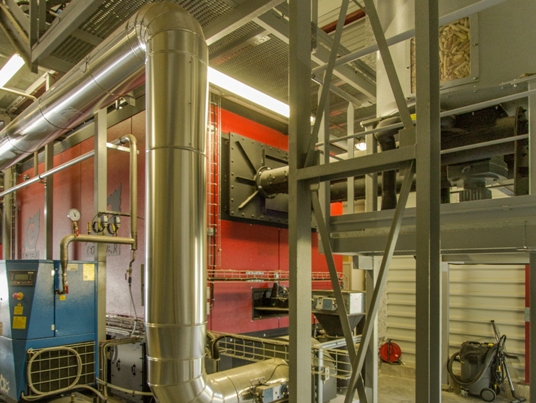

La chaudière à rafles de maïs chez Limagrain, avec sa trémie à droite, photo Daniel PANAFIEU
Pour en savoir plus :
- www.limagrain.com
- Voir tous les articles sur la valorisation énergétique des rafles
- Voir tous les articles sur les chaudières Compte R.
- Lire aussi : Les chaudières biomasse à vapeur Compte R.
Frédéric Douard
