En Suisse, un réseau de chaleur relie cinq chaufferies bois et une cogénéragion ORC

Informations clés – Réseau de chaleur de 14 km reliant deux communes et 5 chaufferie à bois – Combustible : 6000 tonnes de bois déchiqueté par an – Puissance thermique : 6,2 MW sans les secours – 100 % de taux de couverture du chauffage par le bois – Production électrique : 2 GWh par an – Mises en service : 2010 à 2015.

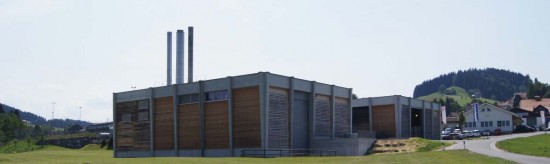

La chaufferie bois de Speicher & Trogen en Suisse

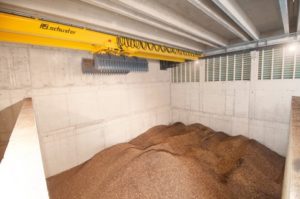

Le silo à bois de la nouvelle chaufferie de Speicher & Trogen, photo Schmid

Le silo à bois de la nouvelle chaufferie, photo Schmid

En octobre 2013, les communes de Speicher et Trogen dans l’Appenzell ont été reliés par une conduite de chauffage. Depuis, les bâtiments sont chauffés avec fiabilité par le bois-énergie indigène. Et depuis début 2015, de l’électricité renouvelable est également produite par une installation ORC (Cycle Organique de Rankine).

Un projet phare

Le coup d’envoi de la centrale d’approvisionnement énergétique Wies à Speicher (Rhodes Exterieures), donné en juillet 2010, a annoncé le lancement d’un grand projet d’avenir. Un projet qui n’a pas été conçu sur papier, mais qui a fusionné trois petits réseaux de chaleur existants. Les travaux se sont faits par étapes, en commençant par l’aménagement du réseau de chaleur
à distance des deux communes par la société Elektro Speicher-Trogen AG, rachetée en automne 2011 par St. Gallisch-Appenzellischen Kraftwerke AG (SAK). La conduite a d’abord été posée au coeur du village de Speicher, puis à Trogen. Tous les biens-fonds ont ensuite été raccordés au réseau, contribuant de manière décisive à sa réalisation. De nombreux propriétaires ont suivi l’exemple au cours des travaux.

Une nouvelle pièce maîtresse

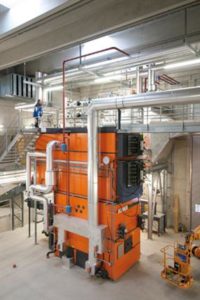

Le groupe ORC Turboden à Speiche & Trogen

Le groupe ORC Turboden à Speiche & Trogen

Les travaux ont été particulièrement complexes à Trogen du fait de l’exiguïté au centre du village et de la coordination du renouvellement des autres conduites. La topographie vallonnée a elle aussi posé des problèmes. Il a en effet fallu passer en dessous de la route nationale et de la ligne ferroviaire appenzelloise et enjamber le cours de la Sägli pour mettre en place la conduite principale de 1 200 mètres de long reliant Speicher et Trogen. Ce raccordement, réalisé en octobre 2013, a permis de chauffer tous les biensfonds (Propriété comprenant le sol et ses immeubles) reliés au réseau avec à la chaufferie de Wies, qui alimentait déjà dès décembre 2010 le centre de Speicher et les bâtiments publics. Les trois petites centrales de chauffage d’Oberwilen, Nideren et Kinderdorf Pestalozzi n’ont pas été démontées, elles servent pour couvrir les périodes de pointe et les cas d’urgence.

La chaudière Schmid de 2 MW de Speicher & Trogen

La chaudière Schmid de 2 MW de Speicher & Trogen

De l’électricité est également produite depuis début 2015

Afin de pouvoir couvrir la hausse des besoins en chaleur, une chaudière supplémentaire de 4,2 MW et un module ORC ont été installés en 2014 pour compléter l’actuel chauffage à bois déchiqueté de 2 MW. Mise en service en février 2015, l’installation produit, via une turbine à vapeur à huile thermique en circuit fermé, près de 2 GWh d’électricité par an, soit l’équivalent de la consommation annuelle de quelque 450 foyers. La production d’électricité et l’installation d’un filtre de condensation dans les conduits de fumée ont permis d’augmenter notablement le rendement de l’unité de cogénération.

Le réseau de chaleur

  • Longueur du tracé : env. 14 km (fin 2014)
  • Raccordements des bâtiments : 169 (état au printemps 2015)
  • Un module de cogénération Turboden
  • Une chaudière à eau chaude Schmid de 2 MW
  • Une chaudière à huile thermique Schmid de 4,2 MW

Le bois, l'énergie qui se renouvelle, Energie Bois SuisseContact : Michael Tibisch, Energie-bois Suisse, Neugasse 6, CH-8005 Zurich, Téléphone 044 250 88 11 – info@energie-bois.ch – www.energie-bois.ch
