BIG-Mix, incorporateur à fond mouvant innovant pour unités de méthanisation

Article paru dans le Bioénergie International n°44 de juin-juillet 2016

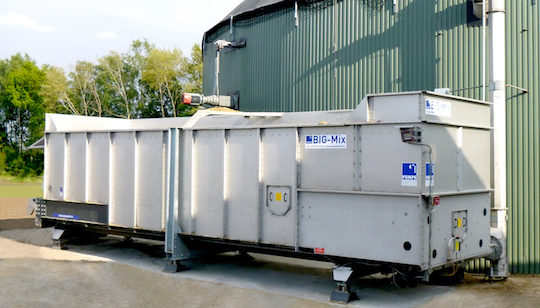

L'incorporateur BIG-Mix chez un client, photo Konrad Pumpe GmbH

L’incorporateur BIG-Mix chez un client, photo Konrad Pumpe GmbH

Konrad Pumpe GmbH présente un système innovant d’incorporateur pour unités de méthanisation avec fond mouvant et vis verticale de mélange en acier inoxydable. Le BIG-Mix se compose d’une zone de stockage des substrats avec fond mouvant et d’une zone de mélange équipée d’une vis verticale en acier inoxydable. Le mélangeur vertical permet d’homogénéiser le substrat avant de le transférer par une vis vers la suite du procédé de méthanisation. Quel que soit l’équipement de préparation installé en aval de l’incorporateur, qu’il s’agisse d’un broyeur ou d’une pompe d’introduction en voie liquide, il est alimenté en substrat solide de façon homogène et continue par le BIG-Mix. Il est aussi tout à fait possible de connecter la vis de transfert de l’incorporateur pour une introduction directe par vis dans le digesteur.

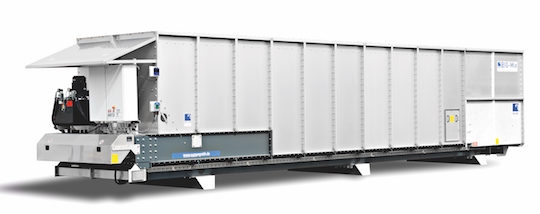

Le BIG-Mix, photo Konrad Pumpe GmbH

Le BIG-Mix, photo Konrad Pumpe GmbH

Si le niveau des matières baisse dans la zone de préparation et de mélange, un capteur de niveau à ultrasons déclenche un signal qui actionne la centrale hydraulique du fond mouvant de la zone de stockage. Cette régulation précise optimise la consommation d’énergie et réduit l’usure inutile. Comme le mouvement du fond mouvant est régulé de façon performante, le module hydraulique ne fonctionne qu’environ 1/3 du temps total d’introduction de matière solide. La centrale hydraulique a une puissance électrique de 7,5kw. La vis de mélange verticale est équipée d’un moteur de 22 kW mais vu que le niveau de remplissage est maintenu au juste nécessaire, la consommation du moteur est nettement moindre. Le BIG-Mix peut être utilisé efficacement avec des substrats difficiles comme le fumier, l’ensilage, la paille, les déchets verts ou les déchets alimentaires. Toutes les parties en contact avec les matières organiques sont en inox, et la cuve est étanche.

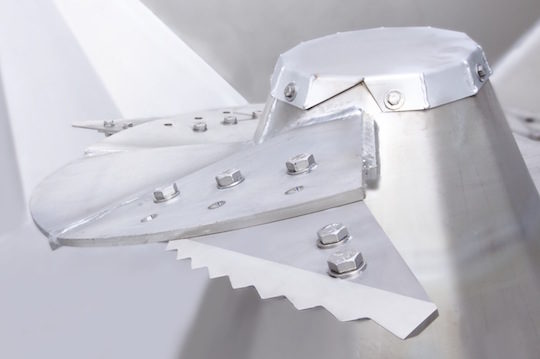

Le couteau-doseur KOMBI-Mix, photo Konrad Pumpe GmbH

Le couteau-doseur KOMBI-Mix, photo Konrad Pumpe GmbH

Le BIG-Mix se décline en contenances de 35 à 210 m³ et en largeurs de 2,5 à 4 mètres. le système est équipé de vis de transfert assurant un débit jusqu’à 22 m³/h pour l’alimentation de pompes d’introduction en voie liquide, de broyeurs ou l’introduction directe dans le digesteur. Pumpe a l’expérience pour l’alimentation directe des digesteurs jusqu’à 20 m de hauteur. La forme particulière de l’auge de la vis freine la mise en rotation des matières autour de la vis ce qui permet d’assurer la progression continue des substrats, y compris les plus difficiles. Les moteurs qui commandent ces vis sont certifiés ATEX et équipés de réducteurs à arbres parallèles réputés pour leur robustesse.

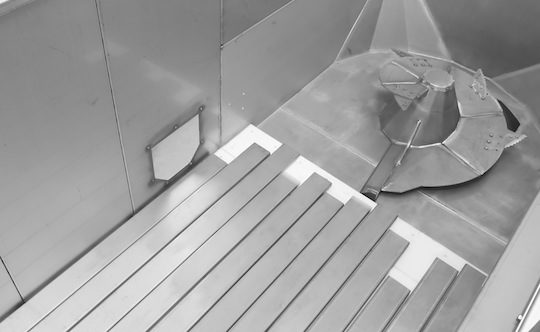

Le fond mouvant inox, et le mélangeur vertical du BIG-Mix, photo Konrad Pumpe GmbH

Le fond mouvant inox, et le mélangeur vertical du BIG-Mix, photo Konrad Pumpe GmbH

Facile à assembler, le système de vis de transfert prémonté ne nécessite que quelques heures d’installation pour être opérationnel.

Pour l’alimentation des petites installations de méthanisation, Konrad Pumpe GmbH avait déjà développé le KOMBI-Mix, dont toutes les pièces en contact du substrat sont aussi en inox. En particulier pour les installations jusqu’à 100 kWé ou 12 m³/jour, le système de dosage et d’alimentation peut-être adapté selon les matières qui seront utilisées : fumier ou herbe ensilée. Décliné en version de 8 et 12 m³, le Kombi Mix se compose au choix d’une lame de dosage ou d’une vis verticale de mélange. Une vis d’extraction supplémentaire peut être installée soit par le dessous, soit par le dessus pour alimenter directement le digesteur – débit jusqu’à 8 m³/h.

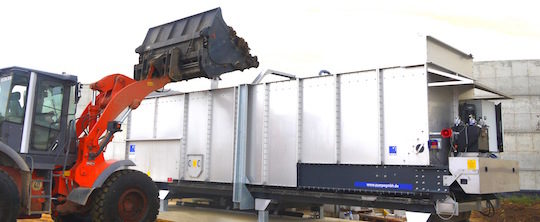

Chargement du BIG-Mix, photo Konrad Pumpe GmbH

Chargement du BIG-Mix, photo Konrad Pumpe GmbH

Contact : Xavier Lebrun – 0698827980 – xavier.lebrun@alternative-energies.fr
ou www.alternative-energies.fr/biogaz/pumpe/ ou www.pumpegmbh.de/fr
