Zedox, la vanne papillon double excentration à étanchéité métallique

par · 24 juin 2020 · Lien court

📞️ Sociétés : 🏷️ Mots-clés :

Un article paru dans le Bioénergie International n°65 – janvier 2020

La nouvelle ZEDOX comble l’écart entre les vannes papillon à manchette déjà existantes et la vanne de processus triple excentration

Le fabricant ARI-Armaturen a développé une vanne haute performance métallique à double excentration : la nouvelle ZEDOX. Cette vanne est une alternative économique avec une étanchéité fiable et durable pour les applications exigeantes en fluides liquides ou gazeux, eau ou vapeur. Avec sa vanne de processus à triple excentration ZETRIX, et ses vannes à papillon standard ZESA, GESA et ZIVA, ARI offre désormais une gamme de vannes papillon encore plus complète.

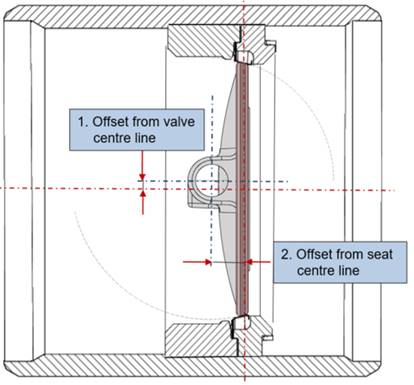

Illustration du principe de double excentration du point de pivot de la ZEDOX

Contrairement aux vannes papillon centrées, le principe de double excentration de la ZEDOX (double excentration du point de pivot) réduit l’angle du disque lorsqu’il entre en contact avec la bague d’étanchéité du siège et soulage cette étanchéité métallique lors de l’ouverture. En réduisant la pression de contact et en minimisant ainsi les frottements, la ZEDOX accroît sa longévité.

La conception des rondelles d’axe et la forme profilée du disque augmentent son rendement énergétique et ainsi, les faibles couples garantissent une manipulation facilitée. La longévité de la ZEDOX est également améliorée par la protection de la bague d’étanchéité du siège contre l’usure des écoulements turbulents du fluide.

Autre avantage, c’est aussi sa sécurité fonctionnelle élevée, même en cas d’applications difficiles.

ZEDOX est fiable et étanche à des températures de – 40 °C à + 260 °C (max. 400 °C avec une conception spéciale), pour les classes de pression PN 10 à PN 40 et ANSI 150. L’arbre anti-éjection offre une sécurité supplémentaire.

Deux systèmes d’étanchéité différents et interchangeables en standard et au choix

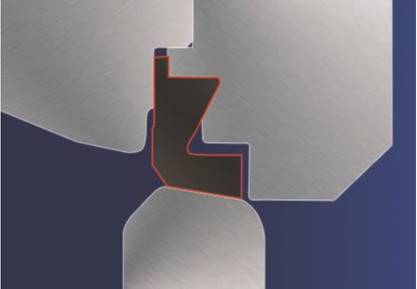

Type TS à étanchéité souple jusqu’à +180°C

ZEDOX atteint un taux de fuite A selon EN 12 266 ou API 598 en étanchéité souple ou en alternative en étanchéité métallique avec taux de fuite B (taux optionnel A).

Cette vanne haute performance peut être facilement automatisée avec le remplacement du réducteur par des actionneurs pneumatiques, électriques ou hydrauliques (interface avec embase ISO 5211).

Type CS à étanchéité inox jusqu’à +260°C – Max. 400°C possible sur demande

De conception conforme à EN 12 516, PED et API 609, la ZEDOX est disponible à embouts à souder (DN 200 au DN 1600), à double bride (DN 200 à DN 1200) ou à insérer entre brides (DN 80 à 800), couvrant les classes de pression PN 10 à PN 40 ainsi que la classe 150. Matériaux de construction en acier carbone (1.0619 + N ou SA216WCB) et acier inoxydable (1.4408, CF35M de qualité SA351), papillon en acier inoxydable – autres versions et matériaux disponibles sur demande.

La nouvelle ZEDOX comble l’écart entre les vannes papillon à manchette déjà existantes et la vanne de processus triple excentration. Désormais, les clients ARI bénéficient d’un portefeuille complet de vannes papillon :

  • ZETRIX – la vanne de processus disponible en extrémité embouts à souder, à oreilles taraudées et double bride jusqu’au DN 1200 et maintenant en classe 600, PN 63 et PN 100 du DN 80 à 600.
  • ZEDOX – la vanne papillon haute performance disponible à embouts à souder, double brides et à insérer jusqu’au PN 40 du DN 80 au DN 800 (1600).
  • ZESA / GESA / ZIVA – vannes papillon économiques à manchettes – disponibles en versions à oreilles taraudées et lisses du DN 25 au DN 600, PN 16.

Pour en savoir plus : www.ari-armaturen.com
